NFR | Stieber

O tipo NFR é uma roda livre tipo rolo com suporte por mancais e sem qualquer tipo de vedação. A lubrificação e a vedação devem ser fornecidas pela instalação. A lubrificação padrão é óleo.

As unidades de tamanho 8 a 20 utilizam um suporte de aço para mancais de aço na pista interna. Acima de 25, são utilizados dois mancais de esferas série 160, proporcionando superior capacidade de velocidade de roda livre. Uma disposição típica é mostrada a seguir. A pista interna é encaixada no eixo. A pista externa tem uma tolerância n6* positiva para possibilitar uma montagem por pressão em uma caixa H7*. Entalhes laterais adicionais fornecem uma transmissão de torque positiva. A caixa deve ser robusta o suficiente para não se expandir após a montagem.

*Esses dados se referem às indicações na folha de dados do produto anexada a seguir (na página 2).

Product Data Sheets

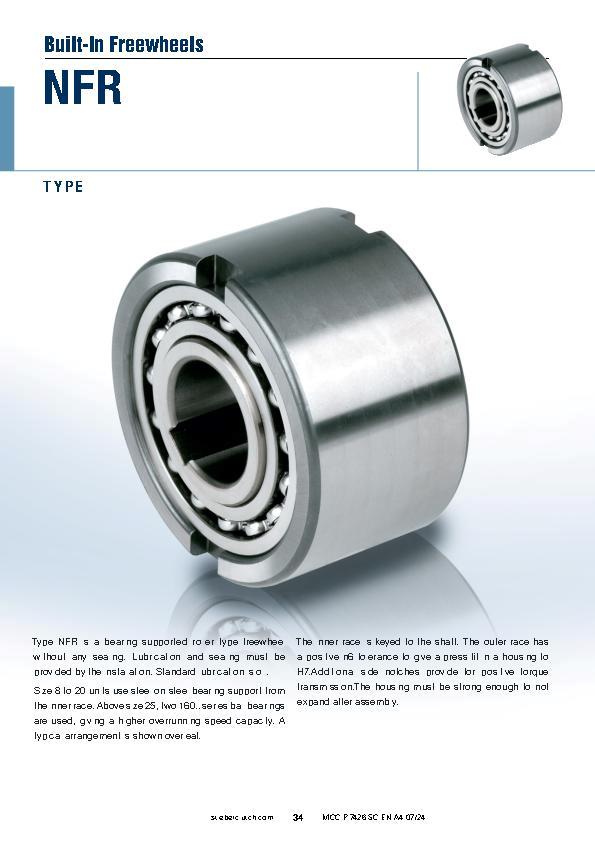

  • p-7426-sc-a4_nfr
Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.

Catálogo de produtos

  • p-7426-sc-a4

Manual de serviços

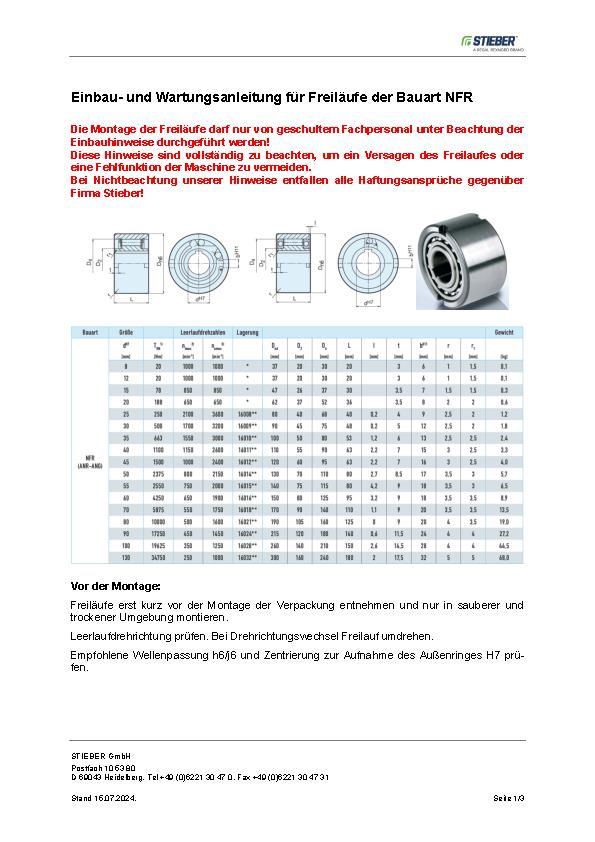

  • p-7880-sc-a4

Literatura relacionada

  • p-1723-15
  • p-7694-sc-a4
