DC | Stieber

O tipo DC é uma carcaça de roda livre tipo cunha de expansão sem pistas interna ou externa. Deve ser instalado em um projeto que forneça as pistas, com suporte por mancais para cargas axiais e radiais, lubrificação e vedação. O tipo DC, versão N, aceita todos os tipos de lubrificantes usados atualmente em equipamentos de transmissão de energia.

A tolerância de espaço da cunha de expansão não deve ser excedida. As pistas interna e externa devem ter uma largura plana mínima “e*”, sem qualquer recesso, para garantir que a roda livre funcione corretamente, conforme mostrado nas páginas a seguir.

Como alternativa, caso haja eixos ou caixas em aço temperado, as pistas podem ser feitas seguindo a especificação abaixo. A dureza superficial da peça acabada deve ser HRC 60 a 62 para uma profundidade mínima de 0,6 mm.

A dureza do núcleo deve ser HRC35 a 45. A rugosidade da superfície não deve exceder 22CLA. Conicidade máxima entre as pistas: 0,007 mm para largura de 25 mm.

*Esses dados se referem às indicações na folha de dados do produto anexada a seguir (na página 2).

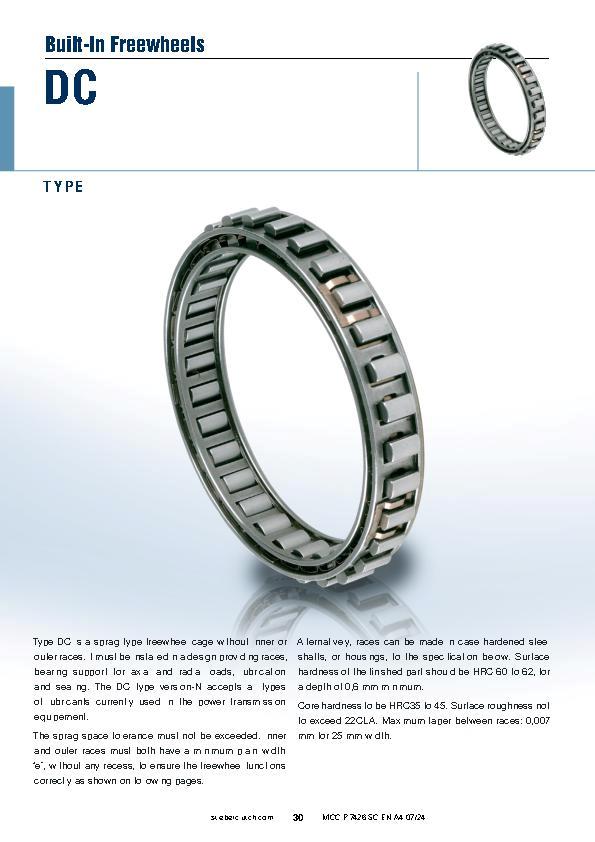

Product Data Sheets

  • p-7426-sc-a4_dc
Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.

Catálogo de produtos

  • p-7426-sc-a4

Manual de serviços

  • p-7870-sc-a4

Literatura relacionada

  • p-1723-15
  • p-7694-sc-a4
