Pistas DC | Stieber

As pistas DC são oferecidas para uso com as carcaças de roda livre DC mostradas nas páginas anteriores. O conjunto de carcaça e pistas cria uma roda livre sem suporte por mancais.

Deve ser fornecido com suporte por mancais para cargas axiais e radiais, lubrificação e vedação. A tolerância de espaço da cunha de expansão não deve ser excedida quando foram consideradas todas as tolerâncias de montagem e as folgas dos mancais.

A conicidade entre as pistas deve ser inferior a 0,007 mm para uma largura de 25 mm. Pistas externas tipo A* e B* devem ser instaladas por pressão em caixas que não irão se deformar após a montagem. Entre em contato com o nosso departamento técnico caso precise transmitir a capacidade máxima de torque de roda livre com os tipos A* e G*. Pode ser preciso verificar as tensões das chaves.

*Esses dados se referem às indicações na folha de dados do produto anexada a seguir (na página 2).

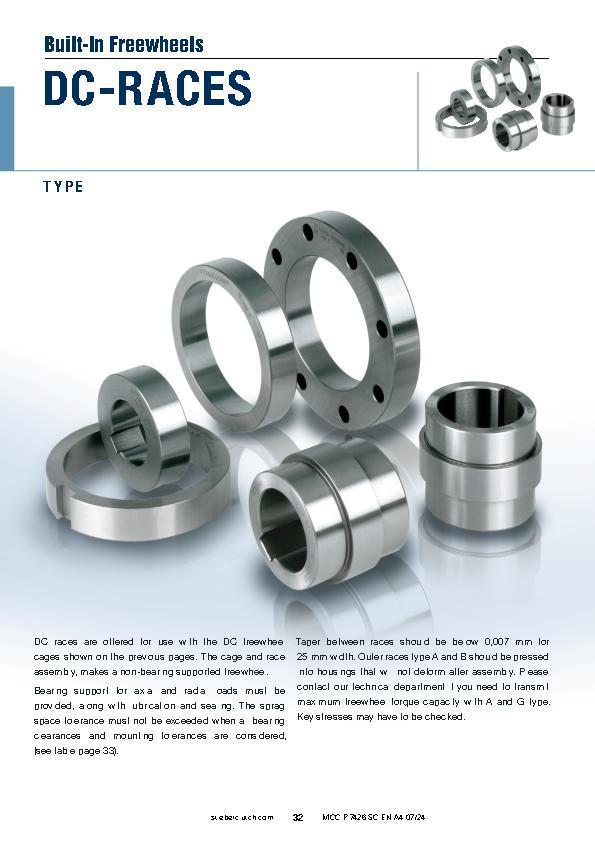

Product Data Sheets

  • p-7426-sc-a4_dc-races
Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.
