O tipo AS é uma roda livre tipo rolo sem suporte por mancais. São necessários mancais para suportar as cargas axiais e radiais. A lubrificação e a vedação devem também ser fornecidas pela instalação. As dimensões externas nominais são as mesmas dos mancais de esferas série 62.

Uma disposição típica é instalar este tipo ao lado de um mancal da série 62 dentro das mesmas tolerâncias de posicionamento.

A pista interna é encaixada no eixo (exceto orifício de 6 mm). A pista externa tem uma tolerância r6* positiva para possibilitar uma montagem por pressão em uma caixa H7*. A caixa externa deve ser robusta o suficiente para não se expandir após a montagem. Este projeto pode aceitar um desalinhamento axial das pistas interna e externa de ± S/2*.

*Esses dados se referem às indicações na folha de dados do produto anexada a seguir (na página 2).

Product Data Sheets

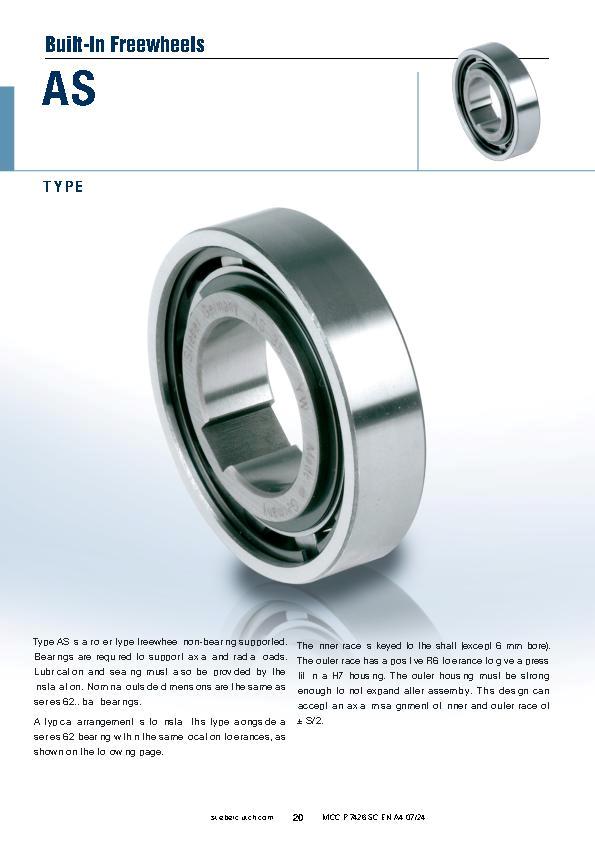

  • p-7426-sc-a4_as
