S200 | Stieber

O tipo S200 é uma roda livre tipo cunha de expansão sem suporte por mancais. As cunhas de expansão funcionam diretamente no eixo fornecido pelo usuário. Mancais são necessários para suportar cargas axiais e radiais. A lubrificação e a vedação devem também ser fornecidas pela instalação.

Uma disposição típica é instalar este tipo ao lado de um mancal, conforme mostrado na página a seguir. O orifício da caixa que receberá a pista externa será usinado com uma tolerância H7*. Uma chave transmitirá o torque. O eixo no qual as cunhas de expansão funcionam deve ter uma dureza superficial HRc 60 a 62 para uma profundidade acabada mínima de 0,6 mm. A dureza do núcleo deve ser HRc 35 a 45. A rugosidade da superfície não deve exceder 22 CLA. A conicidade máxima do eixo é de 0,01 mm por 50 mm de comprimento. A concentricidade entre o eixo e o orifício da caixa deve ser mantida dentro de uma TIR de 0,05 mm.

A lubrificação preferida é óleo. O projeto da Stieber permite o uso da maioria dos lubrificantes comuns utilizados em transmissão de energia, incluindo óleos de engrenagens com aditivos EP. Se necessário, a lubrificação também pode ser feita com graxa.

*Esses dados se referem às indicações na folha de dados do produto anexada a seguir (na página 2).

Product Data Sheets

  • p-7426-sc-a4_s200
Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.

Catálogo de produtos

  • p-7426-sc-a4

Literatura relacionada

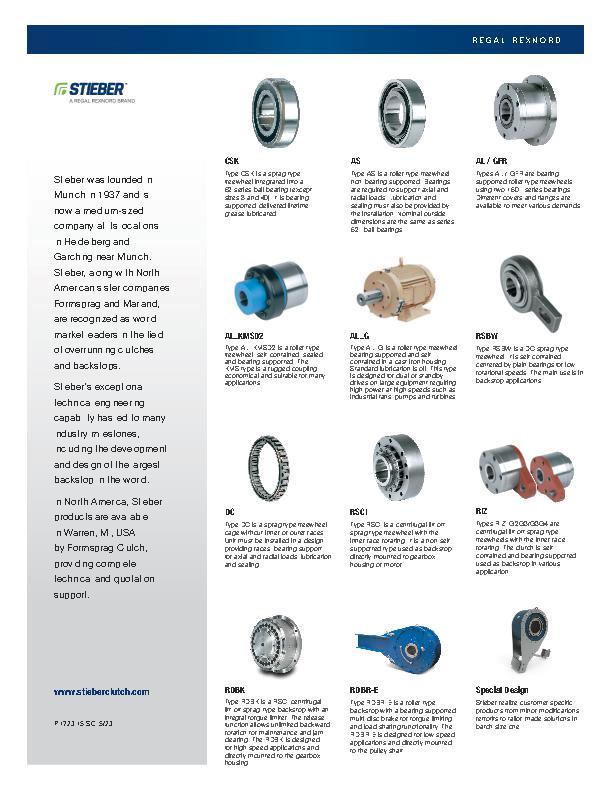

  • p-1723-15
  • p-7694-sc-a4
