GFR..F2F3 e GFR..F3F4 | Stieber

Os tipos GFR..F2F3/F3F4 são rodas livres tipo rolo, autocontidas, vedadas e suportadas por mancais, que utilizam dois mancais série 160.

Utilizam o módulo de base GFR. As unidades devem ser lubrificadas com óleo antes de serem usadas caso tenham sido entregues desmontadas e, em todos os casos, para a combinação F3F4. Estas combinações de tampa são usadas principalmente como batentes, conforme mostrado a seguir. A tampa F3* atua como um braço de torque e possui um parafuso de parada integrado. O parafuso de parada deve entrar em uma fenda em uma parte fixa da máquina. O parafuso de parada deve ter uma folga radial de 1 a 3% do diâmetro do parafuso. O braço de torque e os mancais não devem ser pré-tensionados de forma alguma. As tampas F2* e F4* são usadas para fechar a unidade. Elas possuem 3 parafusos para enchimento, drenagem e medição de nível do óleo.

Se estiver usando a tampa tipo F4*, a placa final do eixo e o seu parafuso devem ser vedados para evitar o vazamento de óleo pelo rasgo de chaveta. As tampas podem ser facilmente instaladas, e o sentido de rotação pode ser selecionado no local. Se solicitado, as unidades podem ser entregues montadas e lubrificadas para a combinação F2F3.

*Esses dados se referem às indicações na folha de dados do produto anexada a seguir (na página 2).

Product Data Sheets

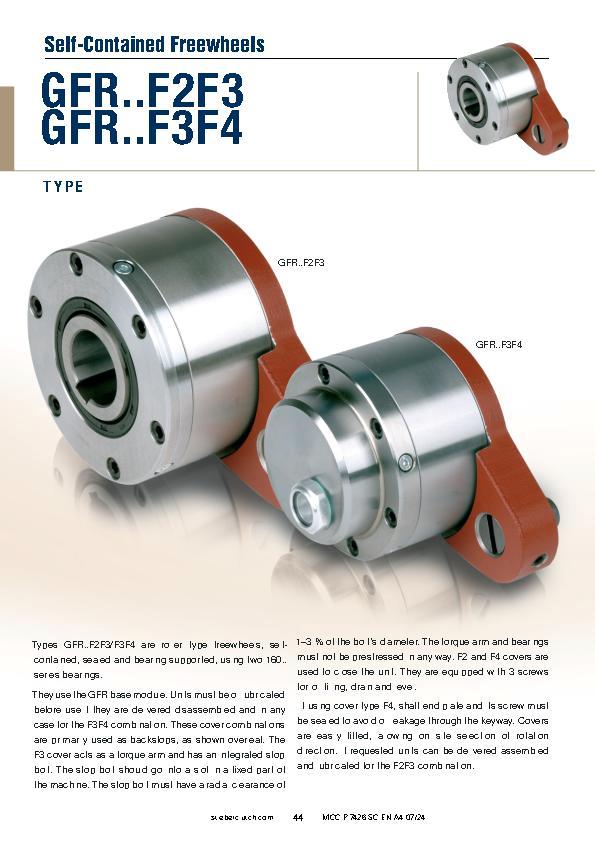

  • p-7426-sc-a4_gfr-f3f4
