GFR e GFRN | Stieber

Os tipos GFR e GFRN são rodas livres do tipo rolo. Estas unidades fazem parte do sistema modular da Stieber. São suportadas por mancais, utilizam dois mancais série 160.. e exigem lubrificação com óleo. Estas unidades podem ser usadas em projetos que fornecem vedação e lubrificação com óleo, conforme mostrado no exemplo a seguir. Os mancais não devem ser tensionados axialmente.

Normalmente, os tipos GFR e GFRN são usados com as tampas série F projetadas para transmitir torque e fornecer vedação e lubrificação com óleo. Geralmente, essas tampas são usadas em pares de acordo com as combinações mostradas nas páginas de dados técnicos a seguir. A pista externa do modelo GFR é plana para receber e centralizar qualquer componente perfurado com a tolerância H7*.

Neste caso, o torque é transmitido por parafusos através da placa de cobertura. Os tipos GFR e GFRN são idênticos, exceto que o tipo GFRN possui um rasgo de chaveta no diâmetro externo para transmitir o torque. Duas vedações de papel são entregues com cada unidade para serem colocadas entre a pista externa e as placas de cobertura.

*Esses dados se referem às indicações na folha de dados do produto anexada a seguir (na página 2).

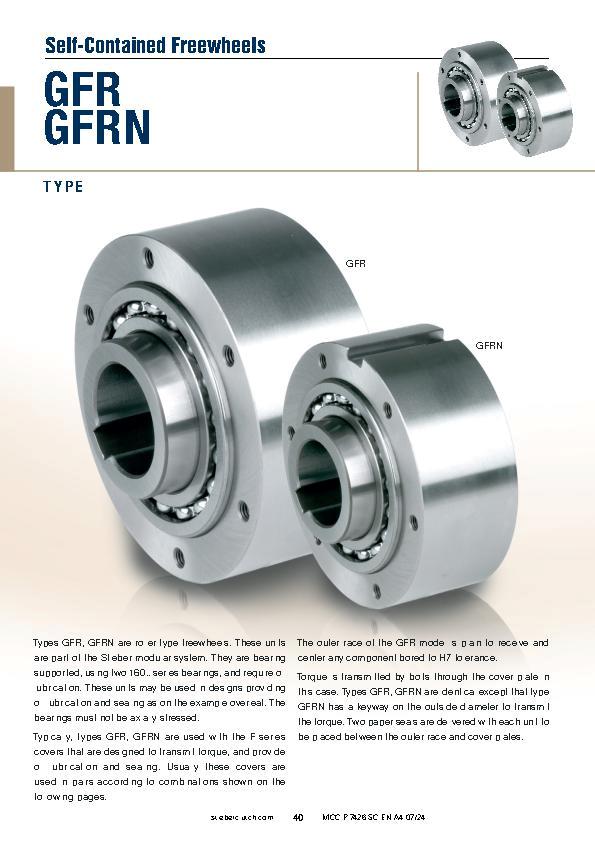

Product Data Sheets

  • p-7426-sc-a4_gfrn
Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.

Catálogo de produtos

  • p-7426-sc-a4

Manual de serviços

  • p-7876-sc-a4

Literatura relacionada

  • p-1723-15
  • p-7694-sc-a4

Notícias de produtos
