AL..KMSD2 | Stieber

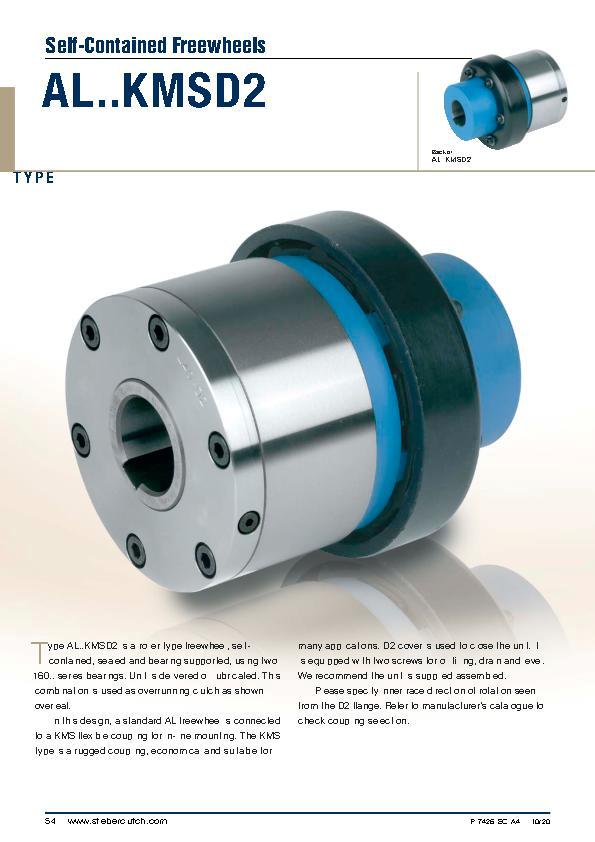

O tipo AL..KMSD2 é uma roda livre tipo rolo, autocontida, vedada e suportada por mancais, que utiliza dois mancais série 160. A unidade é entregue lubrificada com óleo. Esta combinação é usada como embreagem de roda livre, conforme mostrado a seguir.

Neste projeto, uma roda livre AL padrão é conectada a um acoplamento flexível KMS para montagem em linha. O tipo KMS é um acoplamento reforçado, econômico e adequado para muitas aplicações. A tampa D2* é usada para fechar a unidade. Possui dois parafusos para enchimento, drenagem e medição de nível do óleo. Recomendamos que a unidade seja fornecida montada.

Especifique o sentido de rotação da pista interna visto a partir do flange D2*. Consulte o catálogo do fabricante para verificar a seleção de acoplamentos.

*Esses dados se referem às indicações na folha de dados do produto anexada a seguir (na página 2).
