Batentes de ventilador horizontal/Batentes de ventilador vertical

Os modelos HFB e VFB são embreagens contra-recuo projetadas para impedir a rotação reversa de eixos em aplicações nas quais os eixos possuem diâmetros de até 6 polegadas e requisitos de torque contra-recuo baixo. Os batentes HFB e VFB possuem tecnologia de embreagem de cunha de expansão com alta velocidade de roda livre da pista interna, suporte por mancais de esferas e proteção com vedações de aba integrais. A caixa da embreagem é impedida de girar por um braço de torque e é montada em uma ponta do eixo com um anel de travamento para facilitar a montagem. As embreagens são selecionadas pelo tamanho do eixo e pelo requisito de torque.

Folhas de dados do produto

  • Ampla faixa de velocidade de 0 a 2.000 RPM
  • Ampla faixa de orifício de 1,0 a 6,0 polegadas
  • Ampla faixa de torque de 248 a 483 lb-pés (337 a 656 Nm)
  • Torque de arrasto baixo < 1,8 lb-pol (20 Ncm)
  • Fácil de instalar, exigindo apenas 1,125 polegada de engate do eixo
  • Lubrificação para toda a vida – nenhuma manutenção regular é necessária
  • Kits de orifício bruto em estoque
  • Interrompe a autorrotação automaticamente
  • Melhora a vida útil do motor e da correia
  • Design compacto com menos de 2 polegadas além da extremidade do eixo
  • Batente de borda vedada para maior vida útil em atmosferas adversas
  • Ampla faixa de temperatura operacional de -4 a 212 °F (-20 a +100 °C)
  • Autoacionado – não exige nenhuma alimentação externa para operar
  • Projeto de montagem do eixo testado acima de 200% • Patente pendente
  • Braço de torque removível
  • Revestimento opcional disponível
  • Nenhuma canaleta de eixo é necessária para montagem
  • Fácil instalação com um (1) parafuso de fixação

Product Data Sheets

  • p-956-fc_hfb_vfb
Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.

Catálogo de produtos

  • p-956-fc

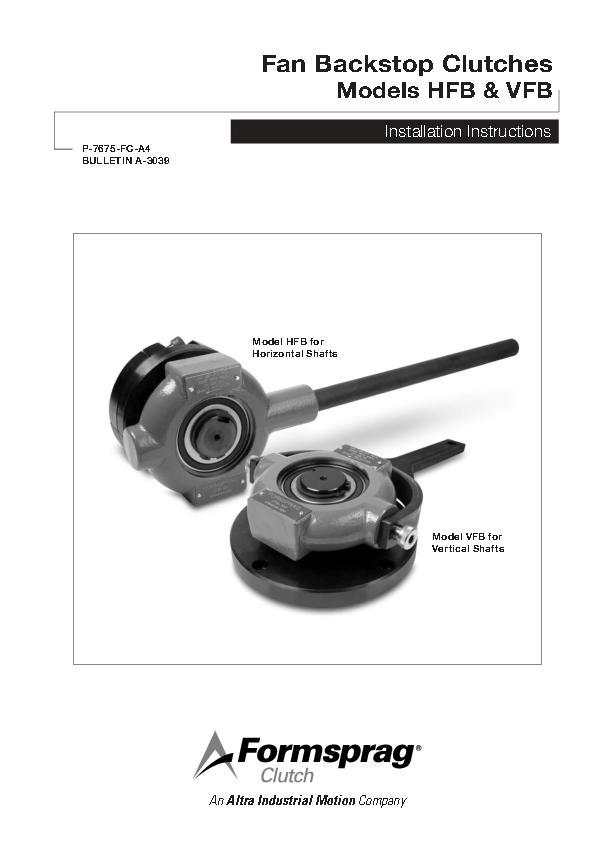

Manual de serviços

  • p-7675-fc-a4
