Embreagem contra-recuo FHB | Formsprag Clutch

O modelo FHB é um batente tipo cunha de expansão de desembreagem centrífuga (C/T), de alta velocidade, com mancais de esferas vedados internamente. Este projeto autocontido dispensa totalmente qualquer manutenção. Não exige nenhuma nova lubrificação, nenhum controle externo e nenhum ajuste. Ela se engata imediata e automaticamente a fim de evitar qualquer rotação reversa do eixo. O modelo FHB opera em velocidades de roda livre mais altas e mantém maiores cargas de torque do que batentes de concorrentes. Um maior número de cunhas de expansão C/T de transmissão de torque reduz as tensões de contato hertziano durante o contra-recuo, alcançando uma vida útil mais longa do que é possível com projetos com sapatas.

O batente FHB é montado em um eixo inteiro com a pista interna acionada por uma chaveta, e o braço de torque que completa a pista externa é impedido de girar por meio de uma interface de ajuste de folga com um pino de reação fixo. O pino de reação pode também ser utilizado para fornecer uma restrição axial do batente no eixo giratório. Os usos típicos para o batente modelo FHB incluem transportadores inclinados, elevadores de caçamba e outras aplicações em que um eixo giratório deve ser completamente impedido de girar em um sentido inverso, conforme encontrado comumente em mineração, agregados, manuseio de materiais e outros setores. A capacidade de alta velocidade da unidade torna este batente ideal para montagem em eixos de entrada estendidos duplos de redutores de engrenagem. A velocidade de roda livre do eixo giratório deve ser superior a 400 RPM para assegurar o "desengate" da cunha C/T.

Folhas de dados do produto

  • O modelo FHB é diretamente intercambiável com o antigo batente externo de alta velocidade FALK® Modelo BIF.
  • Enviado de fábrica lubrificado para toda vida útil
  • A faixa de temperatura de operação ambiente é de -40 a 150 °F (-40 a 65 °C).

Product Data Sheets

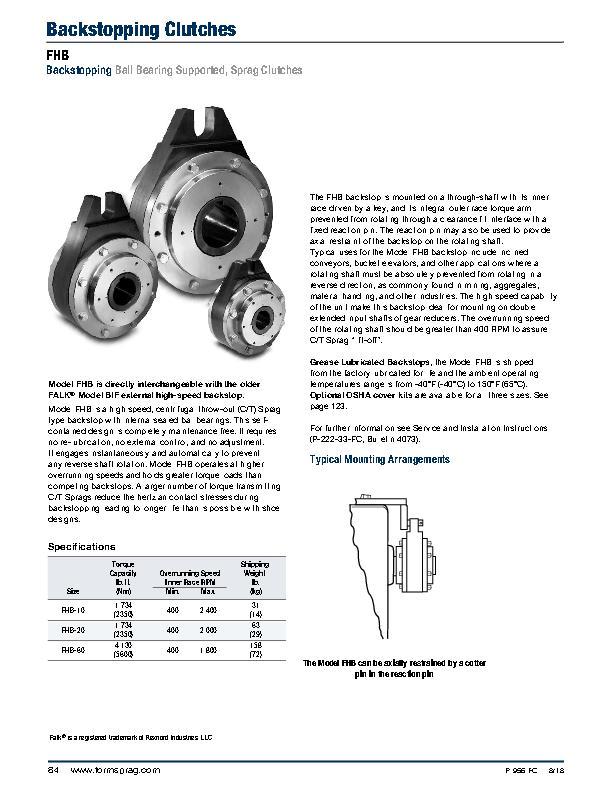

  • p-956-fc_fhb
Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.

Catálogo de produtos

  • p-956-fc

Manual de serviços

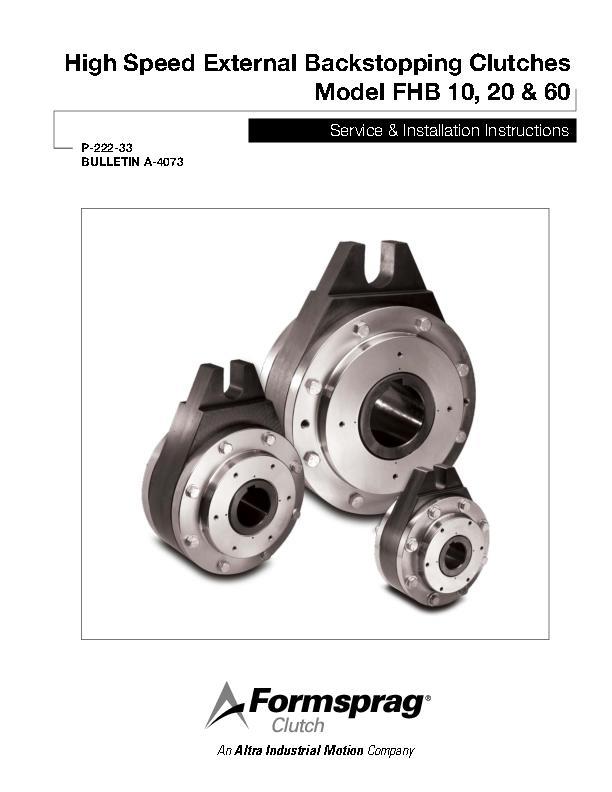

  • p-222-33

Literatura relacionada

  • p-1723-4
  • p-7398-c
  • p-7433-c

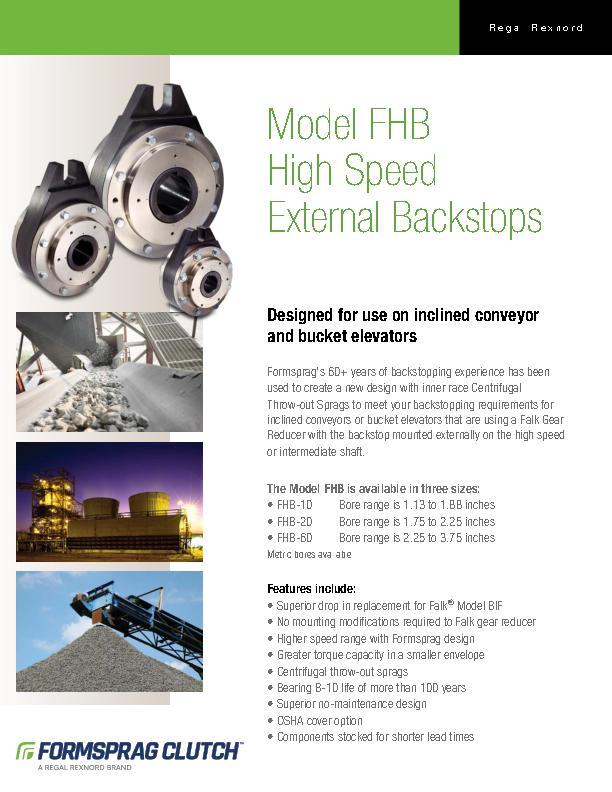

  • p-1856-fc

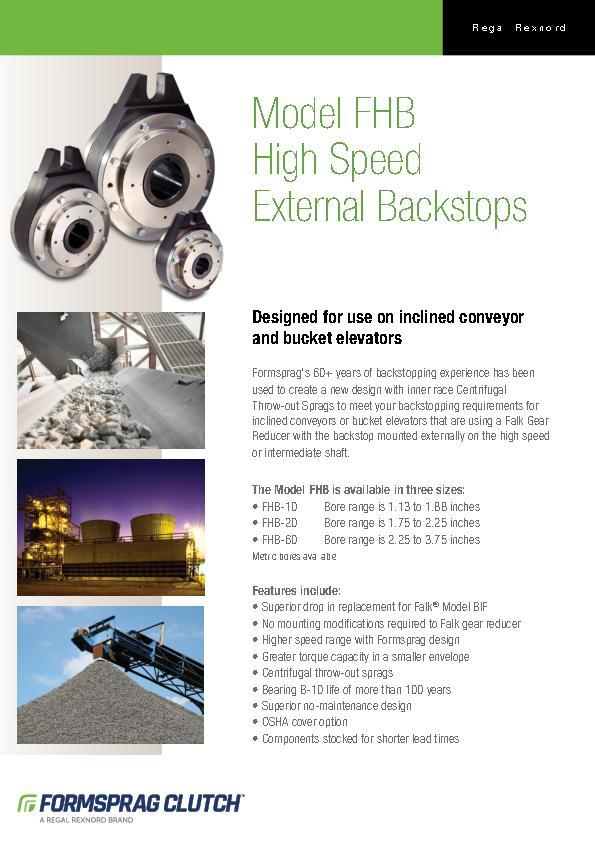

  • p-1856-fc-a4
