Folhas de dados do produto
- Os acoplamentos Torsiflex-i consistem em 2 cubos e uma unidade de transmissão montada de fábrica.
- A instalação envolve montar os cubos nas extremidades dos eixos das máquinas, instalar a unidade de transmissão e prender com os parafusos de fixação
- As VELOCIDADES MÁXIMAS mostradas são para materiais padrão. Se forem necessárias velocidades mais altas, consulte a Ameridrives Couplings
- São aceitos TORQUE DE PICO de 1,75 e TORQUE MOMENTÂNEO de 2,7 vezes as taxas indicadas
- Proteção de sobrecarga ANTICENTELHANTE é fornecida como recurso padrão em todos os acoplamentos Torsiflex-i, o que os torna adequados para ambientes com ZONA DE GÁS
- ACOPLAMENTOS PADRÃO são projetados para aplicações de uso geral e são adequados para a maioria das aplicações de bombas, ventiladores e compressores de processo
- Entre as versões disponíveis de ACOPLAMENTOS ESPECIAIS estão:
- Proteção de sobrecarga de torque
- Limitação para flutuação de eixos
- Isolamento elétrico
- Adaptadores parafusados adequados para torques cíclicos altos
Materiais
Os materiais de construção padrão a seguir são usados na linha Torsiflex-i. Materiais alternativos estão disponíveis para aplicações especiais mediante solicitação
- Cubos: aço-carbono
- Espaçadores: aço-carbono
- Adaptadores: aço-carbono
- Discos: aço inoxidável (301)
- Parafusos: aço-liga
- Porcas: aço-liga
- Colares de sobrecarga: material de alta resistência “anticentelhante”
- Certificado de aprovação ATEX nº SIRA 03ATEX205

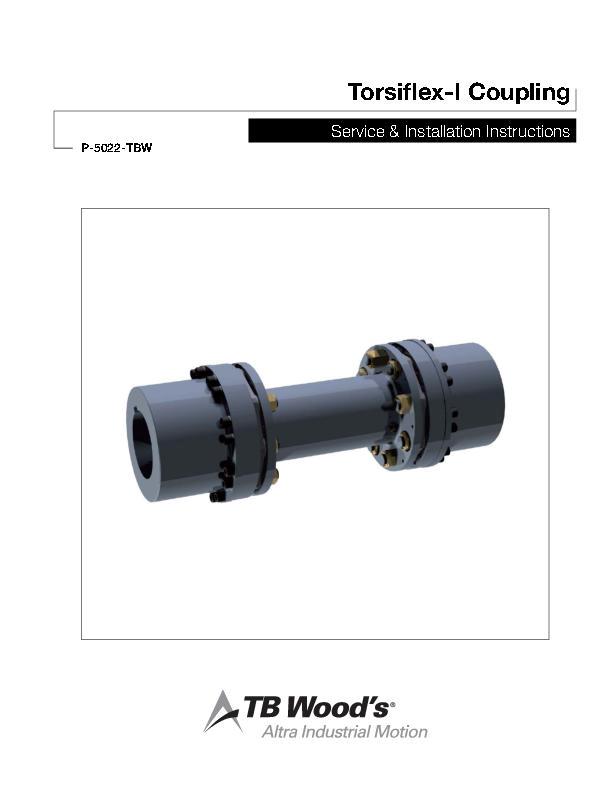

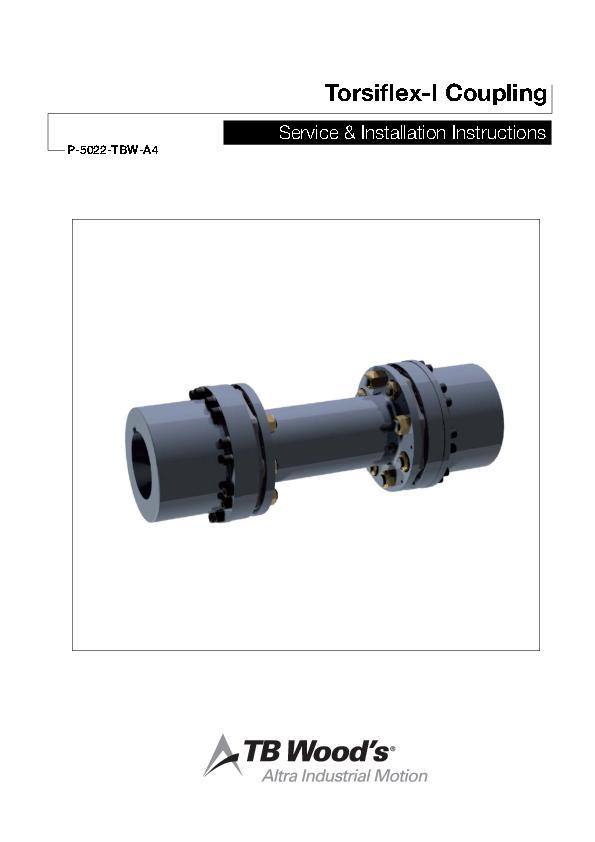

Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.
