Série FSR | Formsprag Clutch

Existem oito modelos de embreagem de mancal de luva adequados para aplicações gerais — roda livre, divisão e contra-recuo. Uma canaleta e uma ranhura de anel de retenção são fornecidas para fixar as peças no cubo, o qual é retificado como uma superfície de montagem. Os modelos lubrificados com óleo possuem uma vedação de óleo Buna-N em cada extremidade da embreagem, fornecendo uma vedação positiva de lubrificante. Estas vedações podem ser removidas para obter um fluxo sem lubrificante caso a embreagem seja operada em um banho de óleo.

O eixo deve se estender por todo o comprimento da embreagem e deve ser mantido nos limites recomendados, pois o mancal de luva na pista externa é montado sobre o eixo.

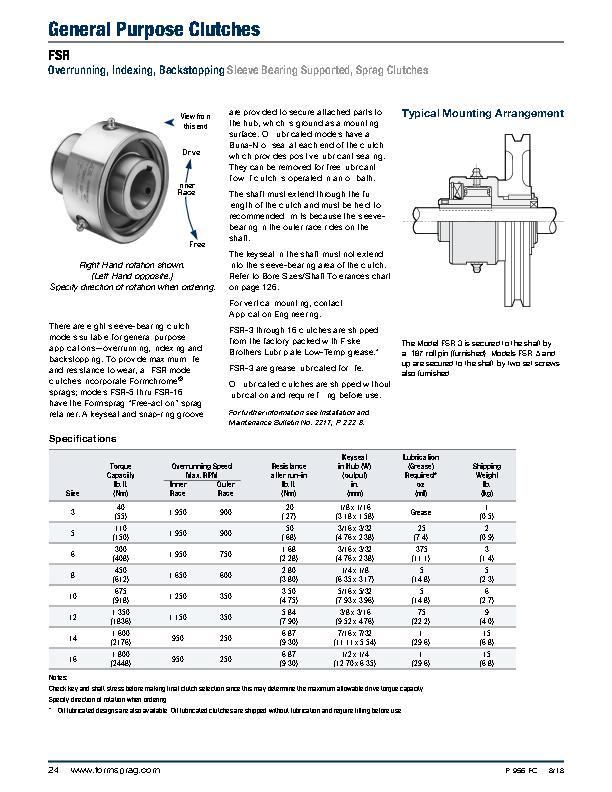

Folhas de dados do produto

Todas as embreagens modelo FSR incorporam cunhas de expansão Formchrome®
Os modelos FSR-5 a FSR-16 possuem o retentor de cunha de expansão de ação livre da Formsprag
