Séries FS-50 e FS-20 | Formsprag Clutch

As embreagens série 20 e 50 fornecem todos os recursos importantes provenientes dos projetos da Formsprag para aplicações de contra-recuo, com a exceção de que é o cliente quem fornece a pista interna, e fornece a concentricidade entre as pistas.

Este conjunto é particularmente vantajoso em aplicações como redutores de engrenagem, em que o batente pode ser incorporado em um orifício de mancal, e uma extensão de um eixo existente pode ser usada para uma pista interna.

A superfície externa desta embreagem é basicamente igual à superfície externa de um mancal padrão. A tolerância no diâmetro externo é mantida para garantir um encaixe adequado (sem pressionar) em uma continuação do orifício que acomoda o mancal adjacente. A tolerância neste orifício deve seguir a recomendação do fabricante do mancal usado. A conicidade interna deste furo não deve exceder 0,0002 polegada por polegada.

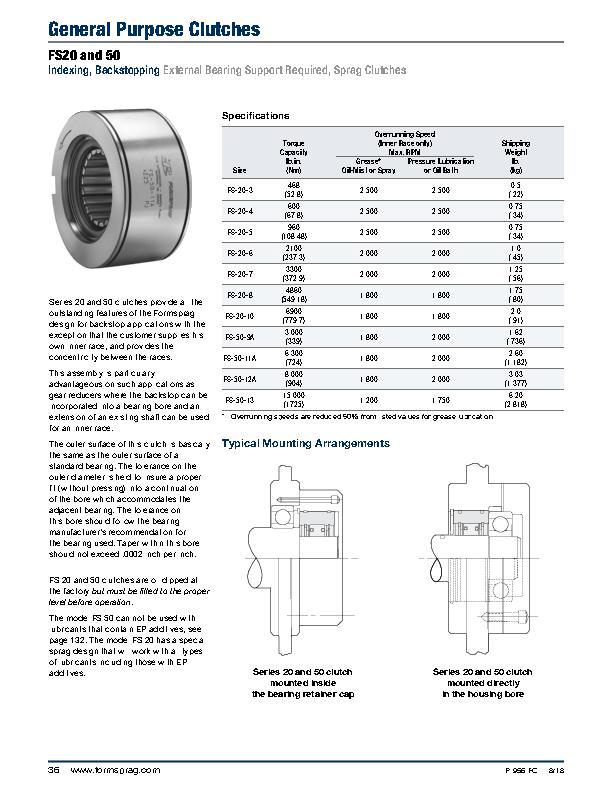

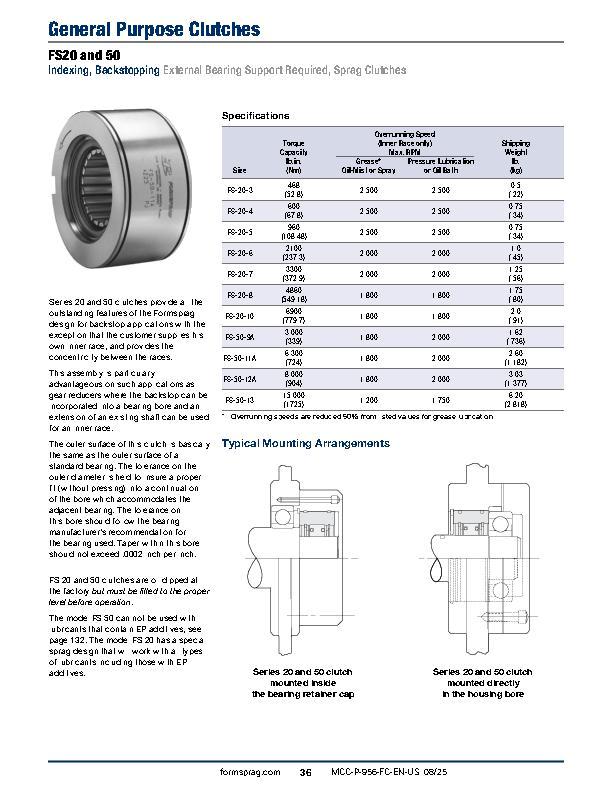

Product Data Sheets

  • p-956-fc_fs20_50
Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.

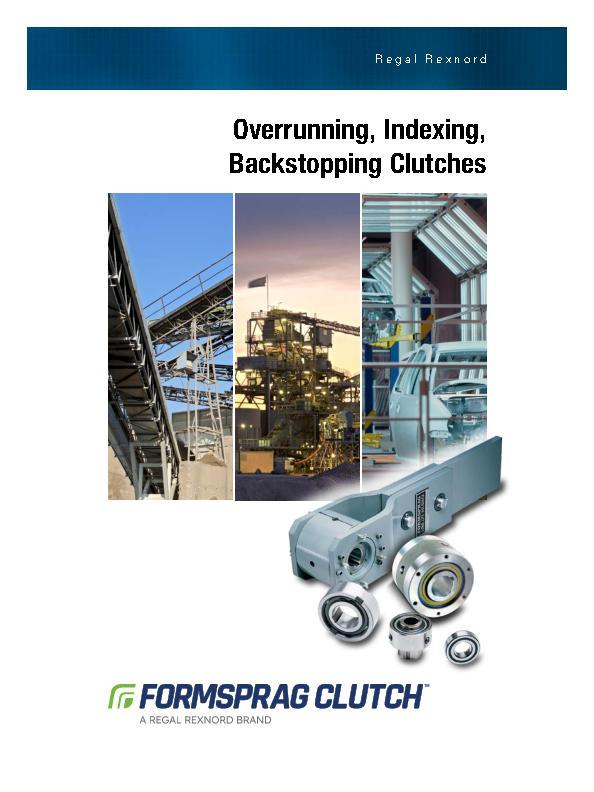

Catálogo de produtos

  • p-956-fc

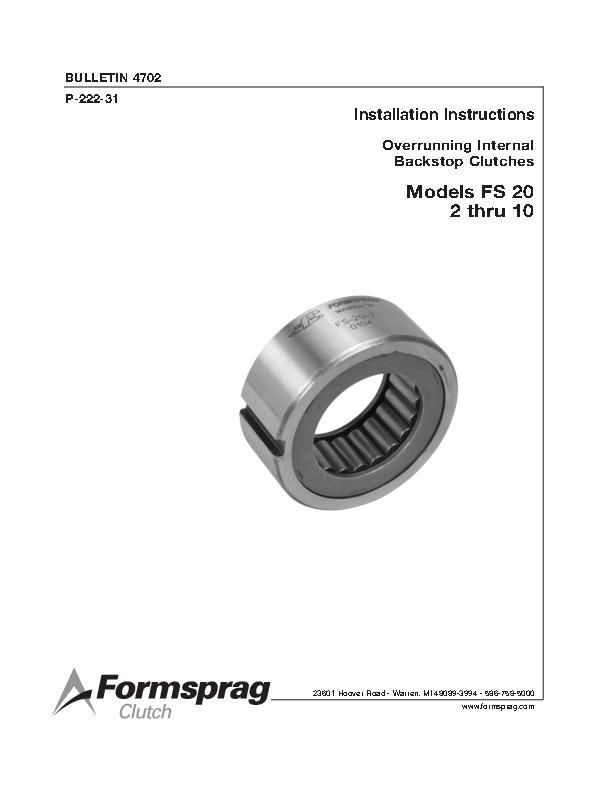

Manual de serviços

  • p-222-31-fc
