Série CSK | Formsprag Clutch

A Série CSK é uma embreagem tipo cunha de expansão integrada em um mancal de esferas série 62 (exceto os tamanhos 8 e 40).

CSK..2RS

As embreagens CSK..2RS são 0,197 pol. (5 mm) mais largas do que as com mancal padrão série 62, pois possuem vedações de aba para aplicações de lavagem.

CSK..P

A CSK..P tem a mesma construção e dimensões externas que o tipo CSK, mas possui um rasgo de chaveta na pista interna.

Essas embreagens podem ser montadas em um eixo com uma tolerância k6 recomendada, e a pista externa deve ser pressionada em uma caixa rígida com uma tolerância N6 recomendada. Os diâmetros resultantes da caixa e do eixo devem ser verificados para garantir que o mancal tenha folgas radiais adequadas.

CSK..PP

A CSK..PP possui um rasgo de chaveta na pista interna e um na pista externa. As tolerâncias de montagem recomendadas são k6 no eixo e K6 na caixa rígida. Aceita-se também uma tolerância h6 no eixo ou H6 na caixa para um conjunto de montagem de pressão leve. Sempre verifique para garantir que o mancal tenha folgas radiais adequadas.

Folhas de dados do produto

  • É suportado por mancais, entregue lubrificado com graxa e protegido contra poeira maior que 0,012 pol. (0,3 mm) de diâmetro.
  • Disponível com vedações de aba adicionais (- 2RS) para melhor vedação, bem como com um rasgo de chaveta no anel interno (-P) ou no anel interno e externo (-PP) para proporcionar uma facilidade de instalação ainda maior.
  • Temperatura de operação: 21 a 140 °F (-6 a 60 °C)
  • Graxa especial disponível para temperaturas de operação: -40 a 212 °F (-40 a 100 °C)

Product Data Sheets

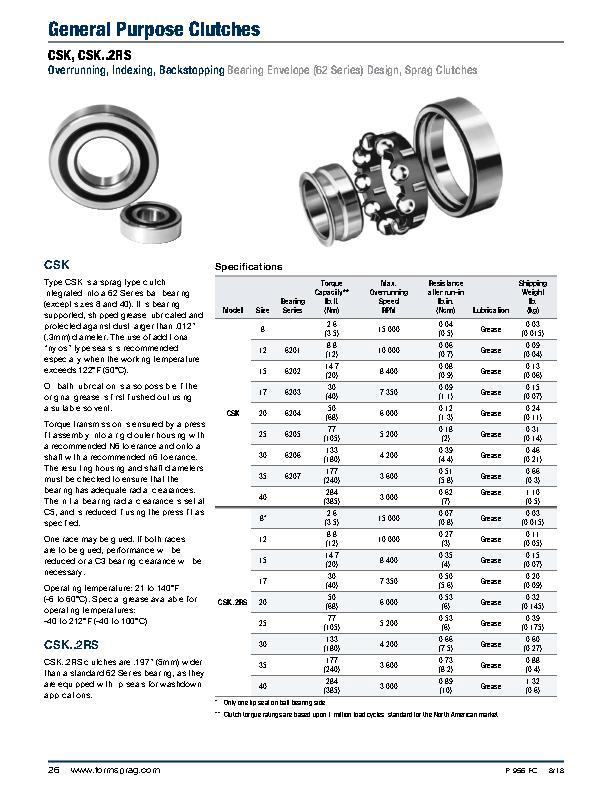

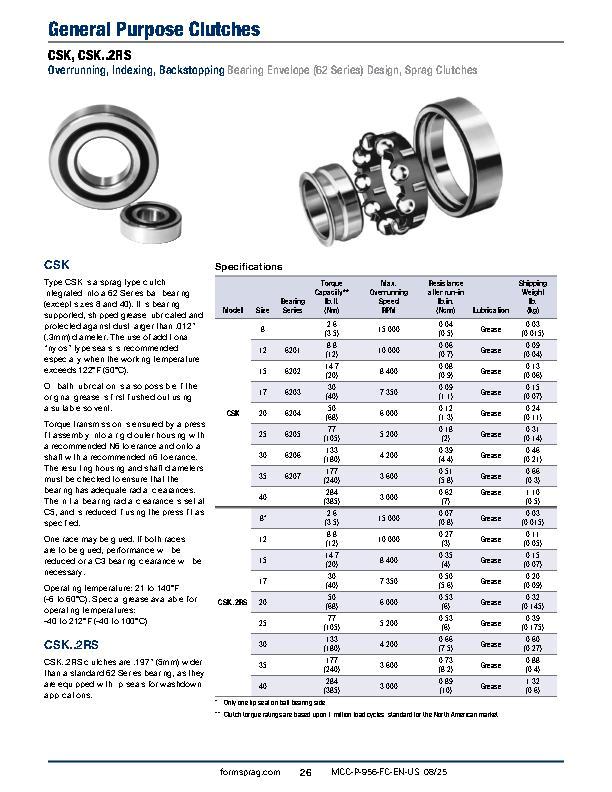

  • p-956-fc_csk_csk_2rs

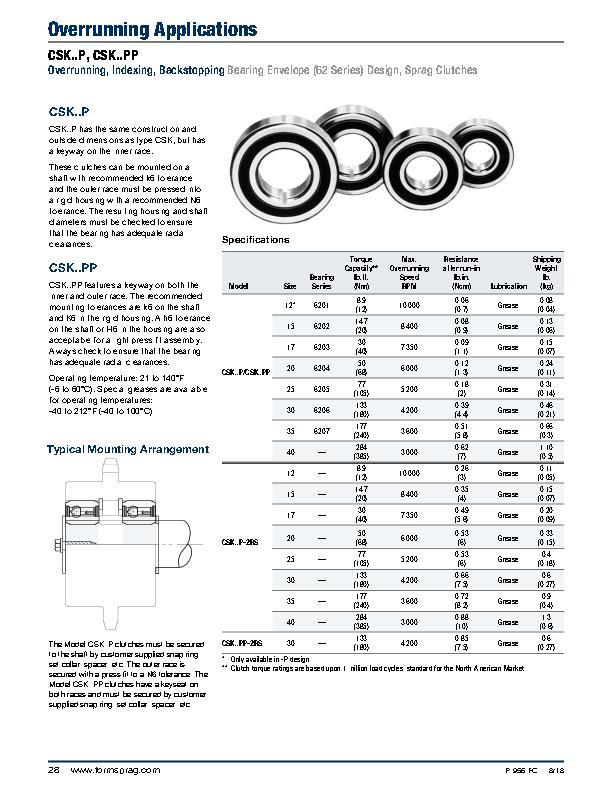

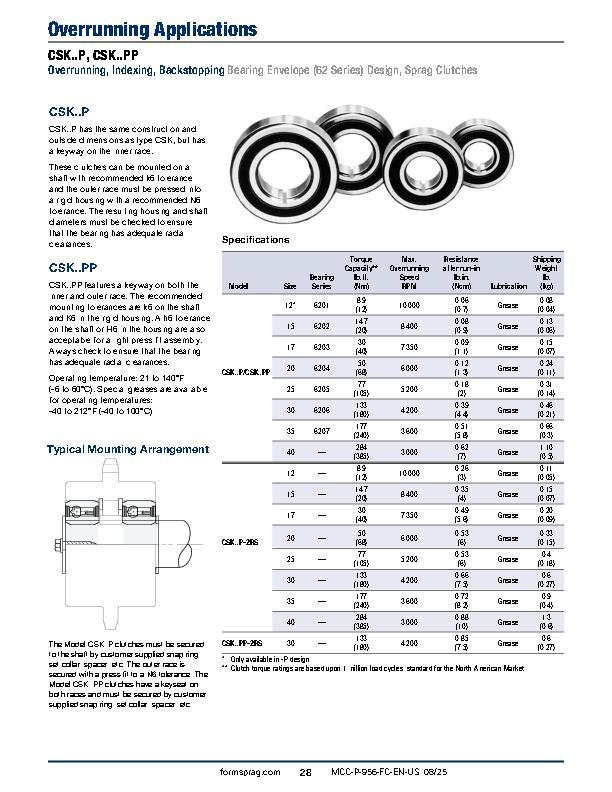

  • p-956-fc_csk_p_csk_pp
Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.

Catálogo de produtos

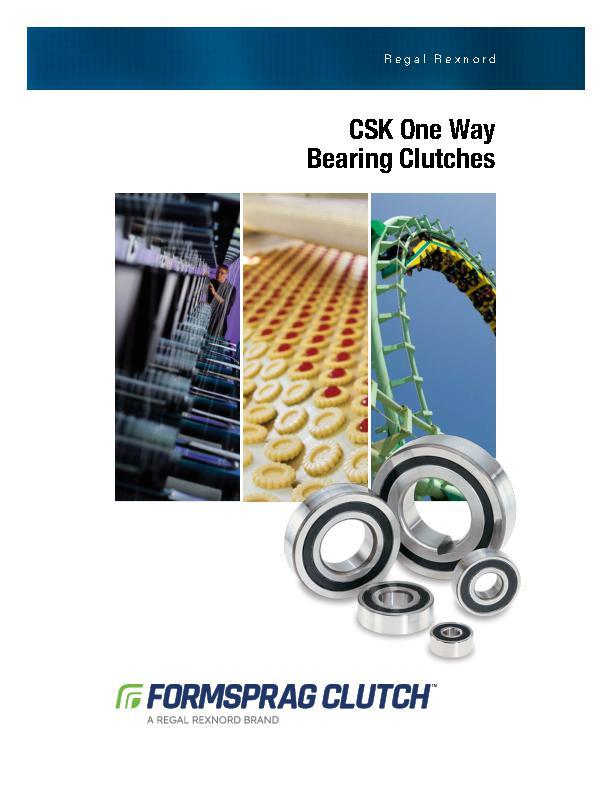

  • p-1352-fc

Manual de serviços

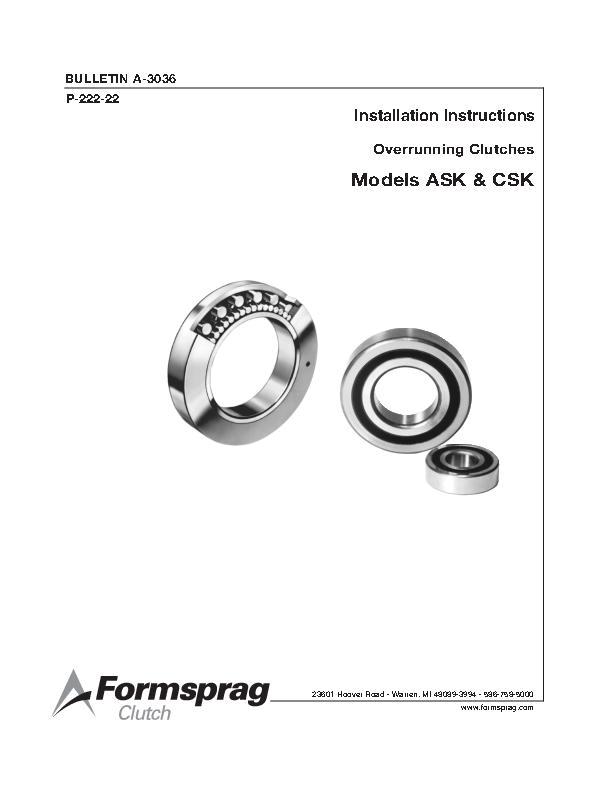

  • p-222-22-fc

Literatura relacionada

  • p-1723-4
