Pinça de freio a disco Série VS |

A pinça de freio a disco Twiflex VS é composta por dois módulos fixados por tirantes entre placas de montagem superior e inferior em formato de U.

Normalmente, são usadas uma ou duas pinças por disco, mas o número pode ser aumentado dependendo do tamanho do disco. Os freios podem ser posicionados em qualquer ângulo em torno da periferia, mas, idealmente, devem ser montados na horizontal (nas posições de 3 ou 9 horas).

O diâmetro mínimo do disco é 1000 mm, sem máximo, a não ser por limitações práticas. A pinça padrão é capaz de acomodar espessuras de disco de 38 mm a 50 mm - consulte a Twiflex se quiser saber sobre discos mais espessos que 50 mm.

Uma disposição de pinça em conjunto está disponível compartilhando uma placa de montagem central comum; o diâmetro mínimo do disco é 2000 mm.

As classificações mostradas nas tabelas se baseiam em placas de freio totalmente acomodadas e condicionadas com um coeficiente de fricção nominal μ = 0,4. Os freios de disco da Twiflex precisam ser usados com placas de freio sem amianto Twiflex.

Raio efetivo do disco = raio real (m) – 0,110 m.

Observação: O período de fadiga da mola se dá em função da classificação da pinça.

Product Data Sheets

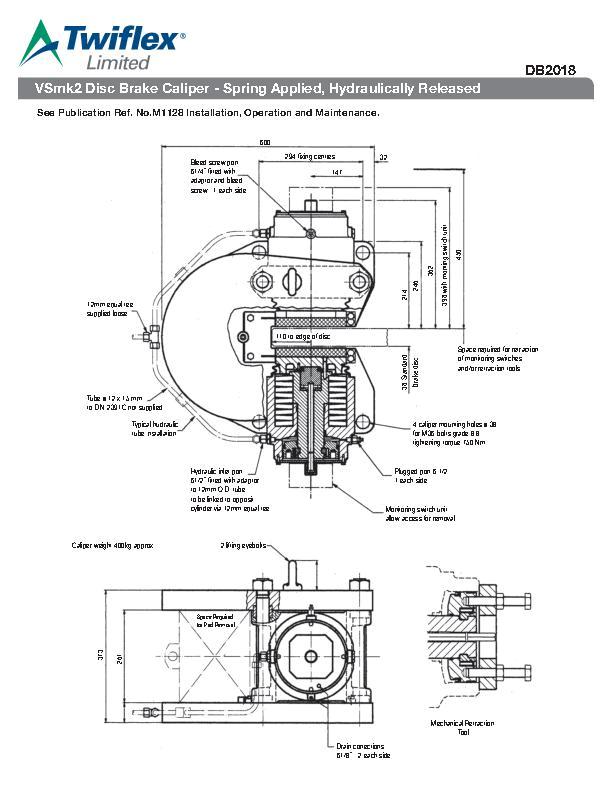

  • db2018
Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.

Catálogo de produtos

  • P-1648-TF

Literatura relacionada

  • p-1723-14
  • p-7398-c
  • p-7433-c
