Pinça de freio a disco Série VCS |

Pinça de freio a disco VCS Mk4

A pinça de freio a disco VCS Mk4 é composta por dois módulos localizados em cada lado de uma placa de montagem, que podem ser adaptados para acomodar discos de freio de 20 mm ou mais. Cada módulo consiste em um pacote de molas para fornecer a força de fixação/frenagem. O diâmetro mínimo do disco é 500 mm.

Normalmente, são usadas uma ou duas pinças por disco, mas o número pode ser aumentado dependendo do tamanho do disco. Os freios podem ser posicionados em qualquer ângulo em torno da periferia do disco, mas, idealmente, devem ser montados na horizontal (ou seja, nas posições de 3 ou 9 horas). Há uma variedade de discos de freio disponíveis com a Twiflex.

As classificações de força de frenagem são obtidas por meio de uma combinação de número de cunha e configuração de folga. O período de fadiga da mola se dá em função da classificação da pinça.

VCS-FL

A pinça de freio a disco Twiflex VKCS-FL é composta por um único módulo de mola formando o lado "ativo" dessa unidade flutuante e está disponível para uso quando o espaço for limitado ou para acomodar uma flutuação de disco axial de ±6 mm.

As classificações de força de frenagem são obtidas por meio de uma combinação de número de cunha e configuração de folga. O período de fadiga da mola se dá em função da classificação da pinça. As classificações mostradas na tabela se baseiam em placas de freio totalmente acomodadas e condicionadas com um coeficiente de fricção nominal μ = 0,4. Os freios de disco da Twiflex precisam ser usados com placas de freio sem amianto Twiflex.

Raio efetivo do disco = raio real (m) – 0,064 m.

Folhas de dados do produto

  • Acabamentos e proteção personalizados para se adequar ao ambiente no qual for instalado
  • Protege contra sobrevelocidade de subida e movimentação não intencional
  • Garante a parada de maneira suave e segura em caso de falha de energia ou outra falha do sistema
  • Força de frenagem de 14 kN a 62 kN
  • Altamente modular - Torques de frenagem mais altos possíveis com uso de vários freios
  • Baixas pressões da placa - Área da placa = 296,8 cm2 (2 placas)
  • Unidades de potência hidráulica também disponíveis

Product Data Sheets

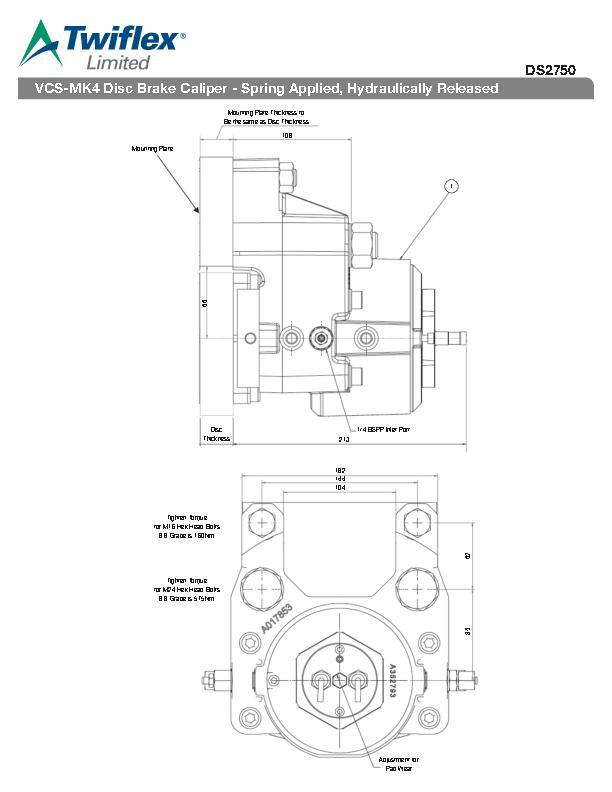

  • ds2750
Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.

Catálogo de produtos

  • P-1648-TF

Literatura relacionada

  • p-1723-14
