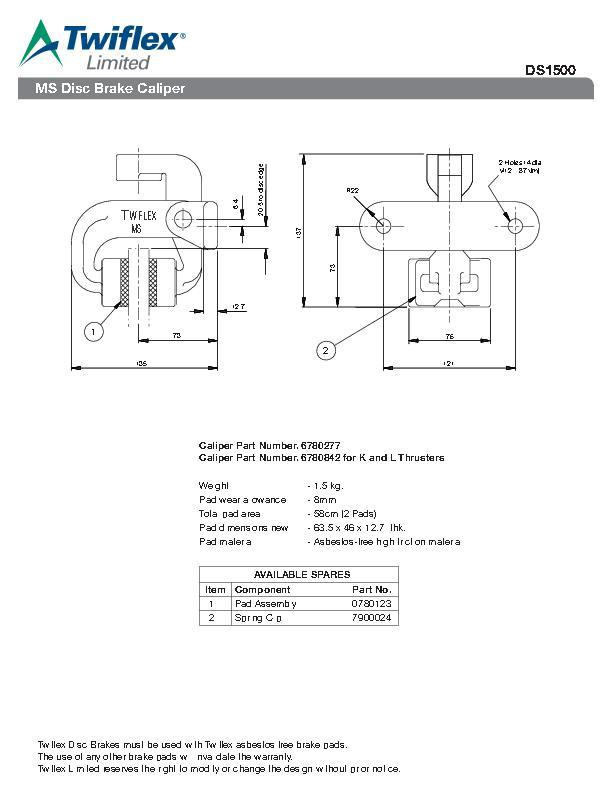

As pinças de freio a disco da série Twiflex MS são adequadas para uso com discos de 12,7 mm de espessura. O diâmetro mínimo do disco é 250 mm.
Normalmente, são usadas uma ou duas pinças por disco, montadas na horizontal (ou seja, na posição de 3 ou 9 horas) para evitar atrito de uma das placas de freio devido ao peso próprio do propulsor. Há uma variedade de discos de freio disponíveis com a Twiflex (veja Conjuntos de disco e cubo).

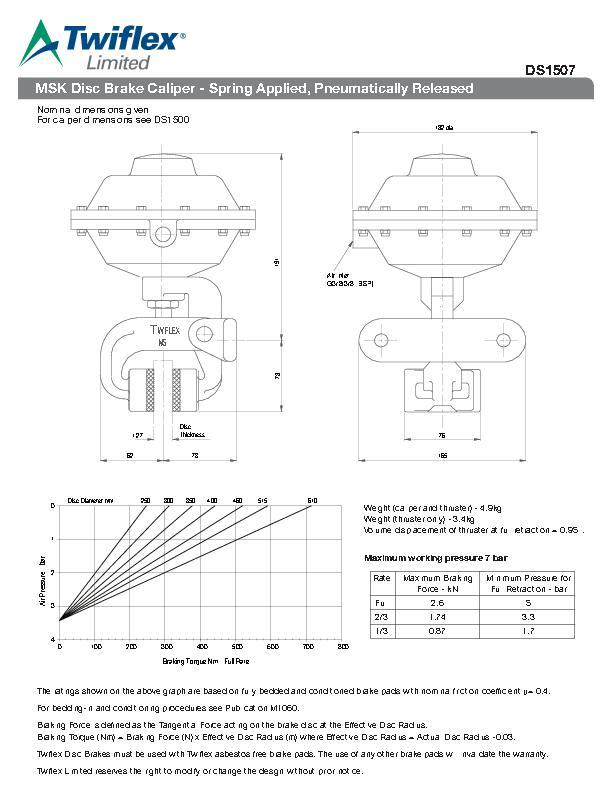

Para operação pneumática, use ar comprimido seco, filtrado e não lubrificado. Freios pneumáticos precisam de uma válvula de controle, operada manualmente, pneumaticamente ou por sinal elétrico.
As classificações mostradas nos gráficos se baseiam em placas de freio totalmente acomodadas e condicionadas com um coeficiente de fricção nominal μ = 0,4. Os freios de disco da Twiflex precisam ser usados com placas de freio sem amianto Twiflex.
Raio efetivo do disco = raio real (m) – 0,03 m.

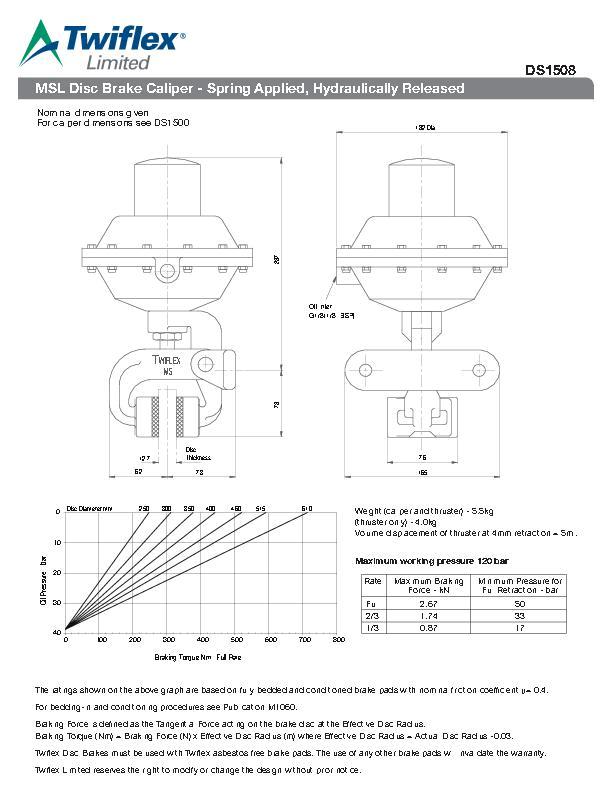

Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.
