Pinça de freio a disco Série VKHD |

A pinça de freio a disco Twiflex VKHD é composta por duas metades, ou módulos hidráulicos, e é adequada para uso com disco de espessura mínima de 20 mm. Os módulos são montados em cada lado de uma placa de montagem central 12 mm mais espessa que o disco de freio. O diâmetro mínimo do disco é 1000 mm.

Normalmente, são usadas uma ou duas pinças por disco, mas o número pode ser aumentado dependendo do tamanho do disco. Os freios podem ser posicionados em qualquer ângulo em torno da periferia do disco, mas, idealmente, devem ser montados na horizontal (ou seja, nas posições de 3 ou 9 horas). Há uma variedade de discos de freio disponíveis com a Twiflex (veja Conjuntos de disco e cubo).

As classificações mostradas no gráfico se baseiam em placas de freio totalmente acomodadas e condicionadas com um coeficiente de fricção nominal μ = 0,4. Os freios de disco da Twiflex precisam ser usados com placas de freio sem amianto Twiflex.

Raio efetivo do disco = raio real (m) – 0,095 m.

Product Data Sheets

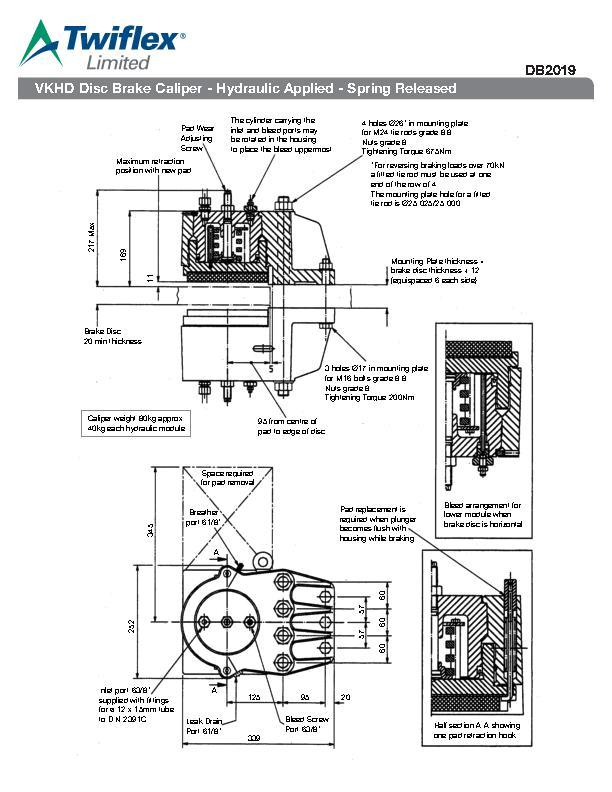

  • db2019
Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.

Catálogo de produtos

  • P-1648-TF

Literatura relacionada

  • p-1723-14
