Pinça de freio a disco Série T20 |

A pinça de freio a disco Twiflex T20 padrão tem projeto bipartido adequado ao uso com disco de espessura mínima de 12,7 mm. Como opção, a pinça pode ser fornecida em um formato modificado para uso com disco de espessura mínima de 8 mm. Normalmente, o freio é montado na lateral. Contudo, para uso com discos de espessura maior que 20 mm, o design bipartido permite que os módulos sejam montados em cada um dos lados de uma placa de montagem central da mesma espessura do disco de freio. O diâmetro mínimo do disco é 300 mm.

Normalmente, são usadas uma ou duas pinças por disco, mas o número pode ser aumentado dependendo do tamanho do disco. Os freios podem ser posicionados em qualquer ângulo em torno da periferia do disco. Há uma variedade de discos de freio disponíveis com a Twiflex (veja Conjuntos de disco e cubo).

As classificações mostradas no gráfico se baseiam em placas de freio totalmente acomodadas e condicionadas com um coeficiente de fricção nominal μ = 0,4. Os freios de disco da Twiflex precisam ser usados com placas de freio sem amianto Twiflex. Raio efetivo do disco = raio real (m) – 0,032 m.

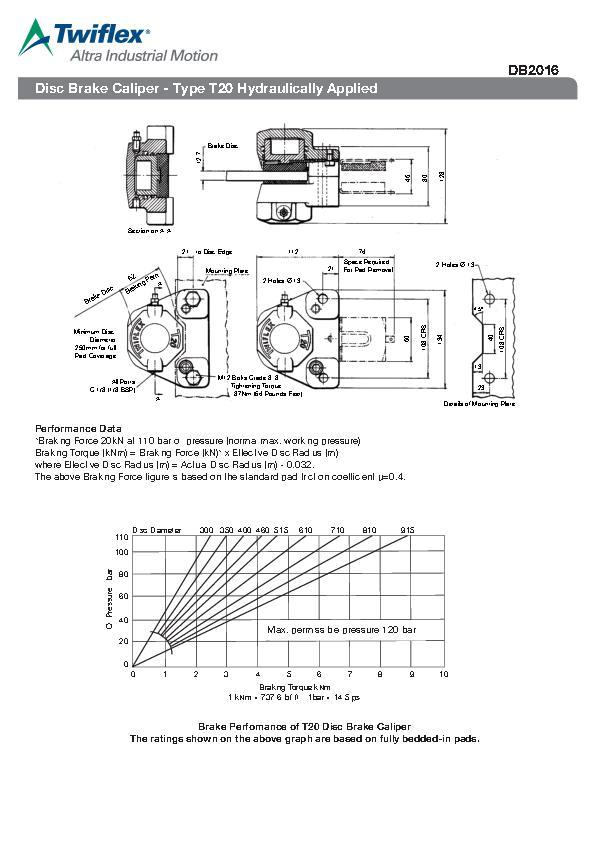

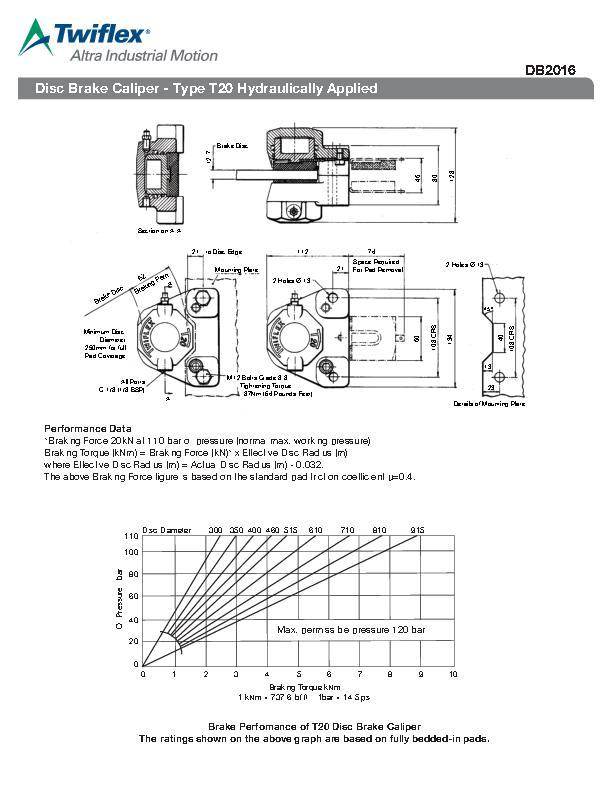

Product Data Sheets

  • db2016
  • db2016-a4
Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.

Catálogo de produtos

  • P-1648-TF

Literatura relacionada

  • p-1723-14
