Pinça de freio a disco Série T2 |

A pinça de freio a disco Twiflex T2 tem projeto bipartido adequado ao uso com disco de espessura mínima de 5 mm. Os módulos são montados em cada lado de uma placa de montagem central da mesma espessura que o disco de freio. O diâmetro mínimo do disco é 120 mm. Como alternativa, o freio pode ser montado na lateral com um espaçador de espessura igual à do disco entre as duas metades.

Para operação pneumática, use ar comprimido seco e filtrado. Freios pneumáticos precisam de uma válvula de controle, operada manualmente, pneumaticamente ou por sinal elétrico.

Normalmente, são usadas uma ou duas pinças por disco, mas o número pode ser aumentado dependendo do tamanho do disco. Os freios podem ser posicionados em qualquer ângulo em torno da periferia do disco, mas, idealmente, devem ser montados na horizontal (ou seja, nas posições de 3 ou 9 horas). Há uma variedade de discos de freio disponíveis com a Twiflex (veja Conjuntos de disco e cubo).

As classificações mostradas no gráfico se baseiam em placas de freio totalmente acomodadas e condicionadas com um coeficiente de fricção nominal μ = 0,4. Os freios de disco da Twiflex precisam ser usados com placas de freio sem amianto Twiflex.

Raio efetivo do disco = raio real (m) – 0,019 m.

Product Data Sheets

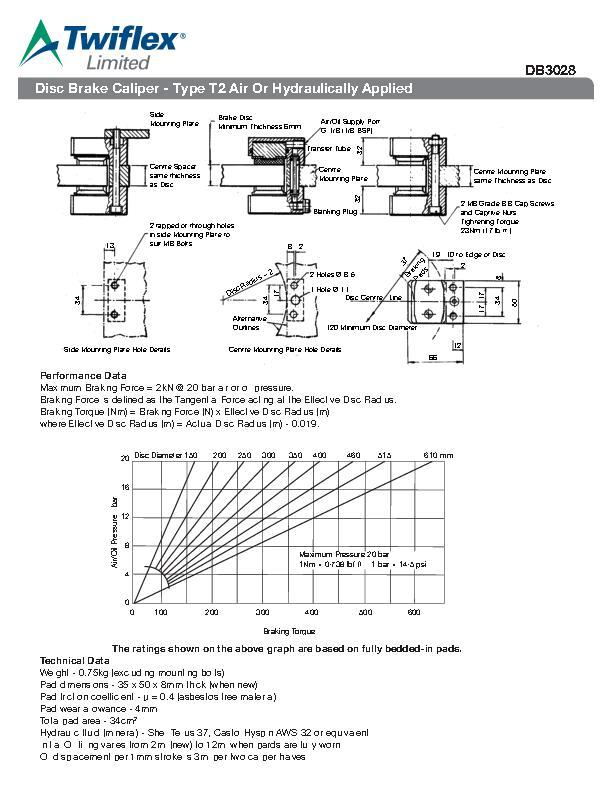

  • db3028
Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.

Catálogo de produtos

  • P-1648-TF

Literatura relacionada

  • p-1723-14
