Pinça de freio a disco Série GMX |

A série GMX de pinças de freio a disco da Twiflex é semelhante à linha MX, mas oferece maior área de placa. As séries GMX25, GMX30 e GMX40 são adequadas para uso com discos de 25,4 mm, 30 mm e 40 mm de espessura, respectivamente. A pinça SGMX é adequada apenas para uso com discos de 25,4 mm de espessura. O diâmetro mínimo do disco é 610 mm.

As pinças GMX/SGMX podem ser usadas com qualquer produto da série de propulsores Twiflex e contam com um mecanismo de conexão patenteado para garantir o desgaste uniforme da placa.

Normalmente, são usadas uma ou duas pinças por disco, mas o número pode ser aumentado dependendo do tamanho do disco. Os freios podem ser posicionados em qualquer ângulo em torno da periferia do disco, mas, idealmente, devem ser montados na horizontal (ou seja, nas posições de 3 ou 9 horas). Se o ângulo de montagem da pinça for maior que 10° em relação à horizontal, ou em aplicações de eixo vertical, ela deve ser equipada com um kit de montagem inclinada ou conexão de equalização. Há uma variedade de discos de freio disponíveis com a Twiflex (veja Conjuntos de disco e cubo).

Para operação pneumática, use ar comprimido seco, filtrado e não lubrificado. Freios pneumáticos precisam de uma válvula de controle, operada manualmente, pneumaticamente ou por sinal elétrico.

As classificações mostradas nos gráficos se baseiam em placas de freio totalmente acomodadas e condicionadas com um coeficiente de fricção nominal μ = 0,4. Os freios de disco da Twiflex precisam ser usados com placas de freio sem amianto Twiflex.

Raio efetivo do disco = raio real (m) – 0,06 m.

Product Data Sheets

  • ds2600
  • ds2601
  • ds2602
  • ds2603

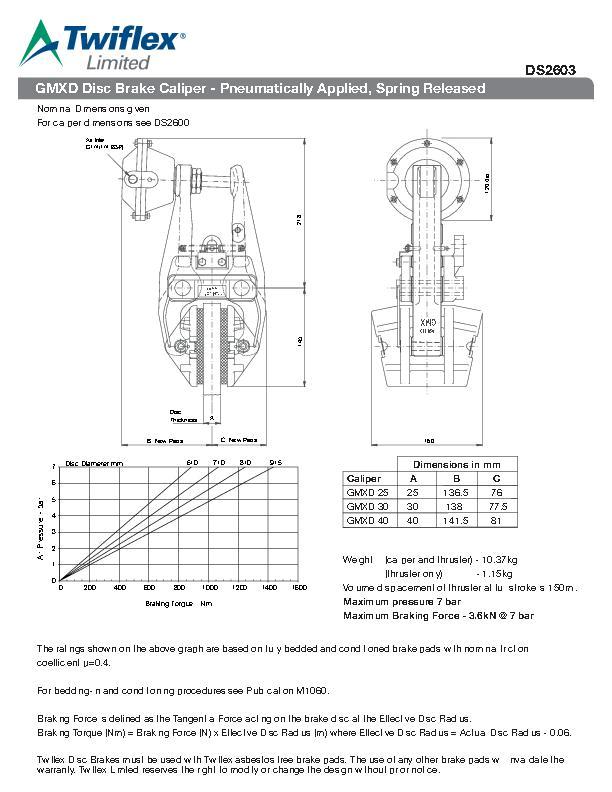

  • ds2604

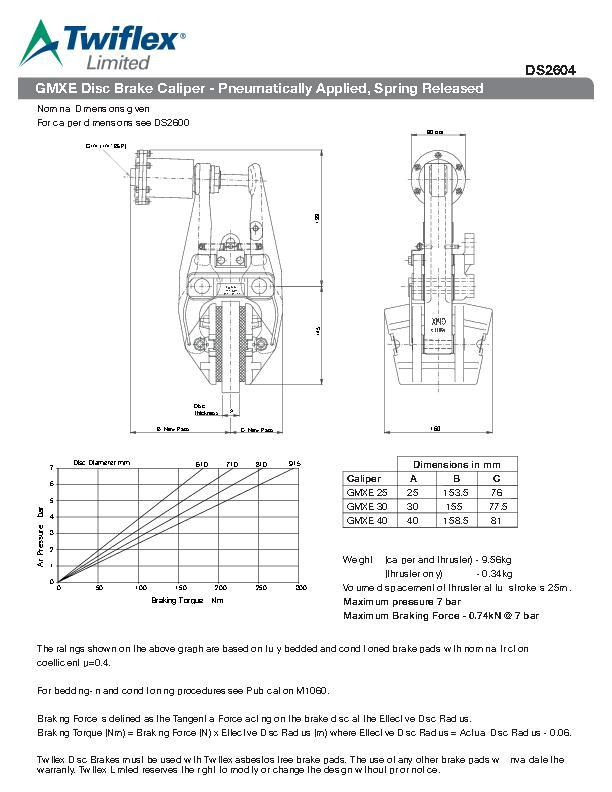

  • ds2605

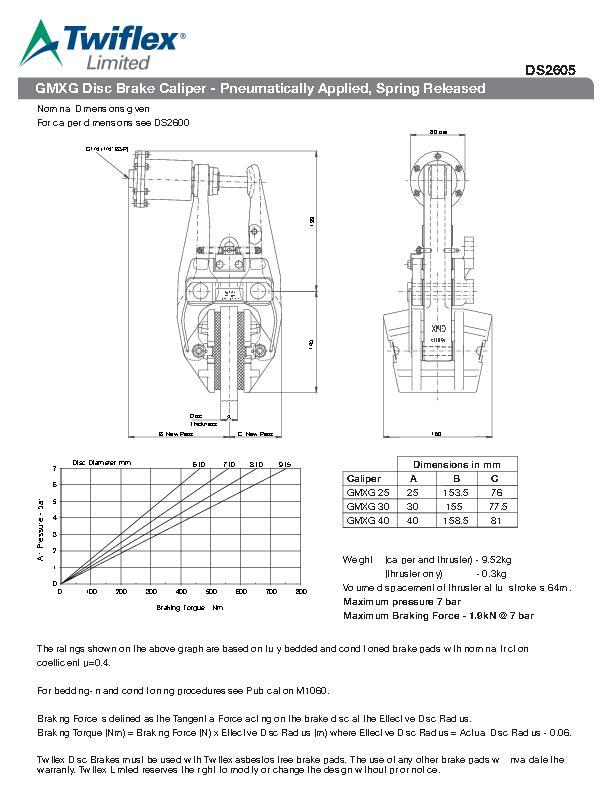

  • ds2606

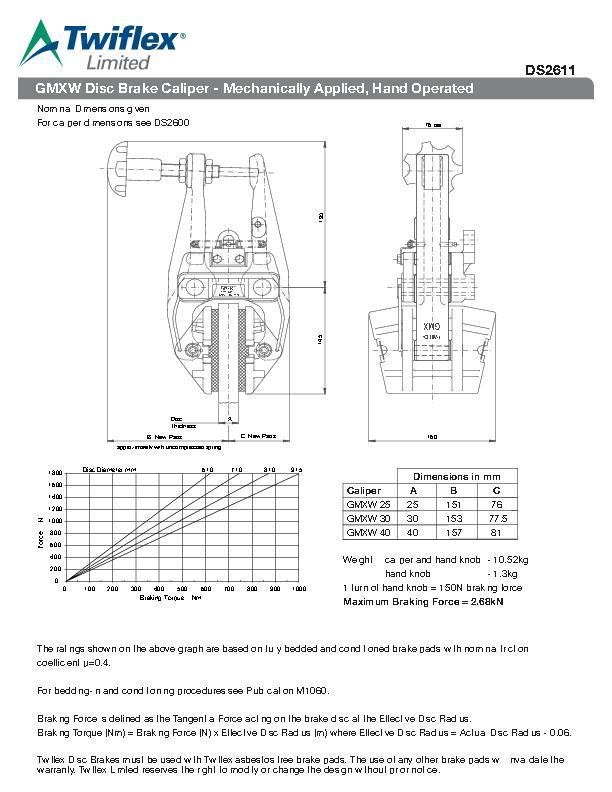

  • ds2611

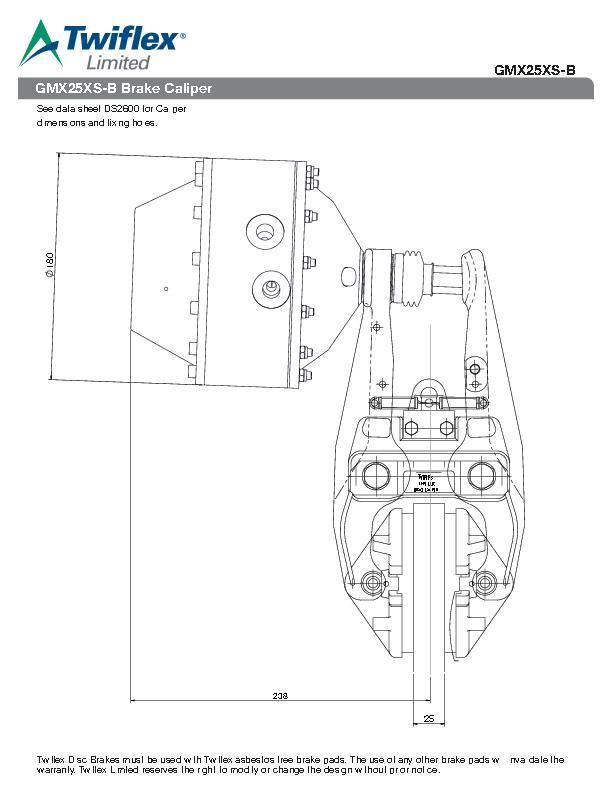

  • gmx25xs-b
Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.

Catálogo de produtos

  • P-1648-TF

Literatura relacionada

  • p-1723-14
  • p-7398-c
  • p-7433-c
