Os sinais ultrassônicos são como ondas sonoras audíveis, com a diferença que as frequências são muito mais altas.

Os transdutores ultrassônicos contam com cristais piezoelétricos que ressoam em uma frequência desejada e convertem energia elétrica em energia acústica e vice-versa.

O Diagrama A mostra como as ondas sonoras transmitidas na forma de um cone são refletidas de volta para o transdutor. Nesse momento, é produzido um sinal de saída para realizar algum tipo de função de indicação ou controle.

É necessária uma distância mínima do sensor para fornecer um atraso de tempo para que os "ecos" possam ser interpretados. Entre as variáveis que podem afetar o funcionamento de um sensor ultrassônico, estão: ângulo da superfície de destino, aspereza da superfície reflexiva, mudança na temperatura ou umidade. Os destinos podem ter qualquer tipo de formato reflexivo e até mesmo objetos redondos são um destino aceitável.

Folhas de dados do produto

  • Distâncias discretas para objetos em movimento podem ser detectadas e medidas
  • Menos afetados por materiais e superfícies de destino
  • Não afetados por cores
  • Estado sólido – vida útil praticamente livre de manutenção
  • Pequenos objetos podem ser detectados a longas distâncias
  • Resistência a perturbações externas, como vibração, radiação infravermelha, ruído ambiente e radiação EMI
  • Saídas analógicas de 0 a 10 V
  • Tensão de entrada de 17 a 30 VCC
  • Controle de faixa com função "teach-in"
  • Distância máxima de 80"
  • Faixa de detecção de 60 a 2.000 mm
Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.

Catálogo de produtos

  • p-771-we

Manual de serviços

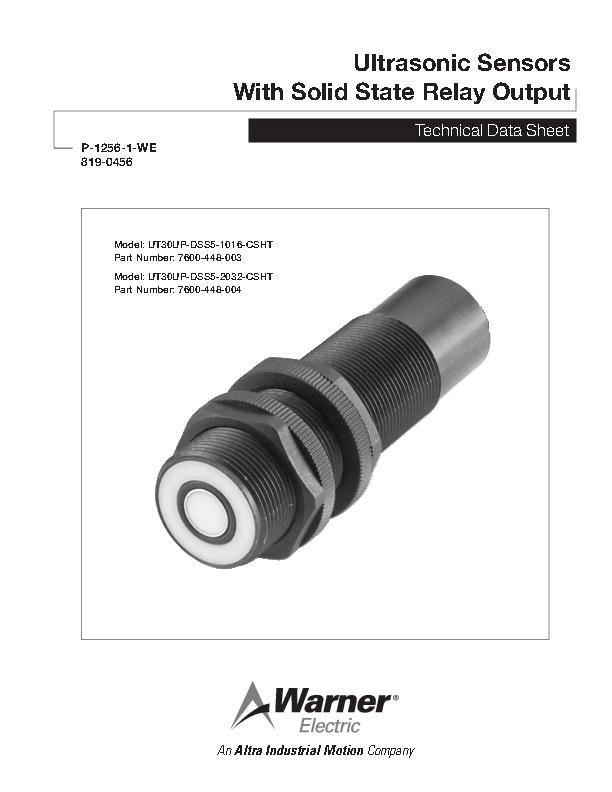

  • p-1256-1-we
  • p-1256-we

Literatura relacionada

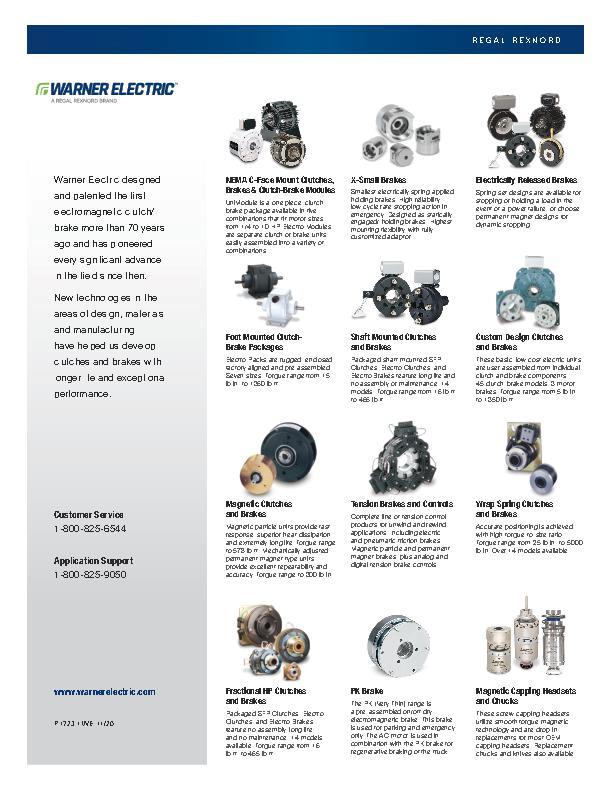

  • p-1723-1
