Os freios da Série ERD são projetados para manter a carga em segurança em caso de falha de energia ou do motor, intencional ou acidental.
Ao aplicar tensão ao ERD, é criado um campo eletromagnético que faz com que a placa de armadura seja empurrada contra as molas helicoidais de compressão, liberando o freio. Quando a energia é desligada, as molas forçam a armadura para comprimir o suporte de fricção contra o flange de montagem, parando e retendo a carga. O material de fricção totalmente dinâmico no transportador permite ciclos repetidos de frenagem a partir da velocidade total do motor sem esmaecer o torque.
Uma liberação manual opcional permite que o operador mova a carga com segurança mesmo quando não há energia disponível.
Os freios estão disponíveis em oito tamanhos diferentes, variando de 3,3 a 9,9 polegadas de diâmetro e com capacidades de torque de 4 a 220 lb.pés.
A linha Warner Electric de freios acionados por mola, dinâmicos e com liberação elétrica (ERD) oferece uma solução econômica e de alto desempenho para aplicações de retenção de carga desligada.
Normalmente, esses freios (ERD) são aplicados em locais em que se deseja a parada dinâmica da carga quando a energia elétrica for desligada, acidental ou intencionalmente. Eles podem ser aplicados em qualquer ambiente seco em que seja necessária uma ação de frenagem confiável para serviços pesados e sem torque residual na posição desengatada.
Normalmente, essas unidades são montadas horizontalmente, mas também é possível fazer instalações verticais.
A folga de operação inicial é ajustada na fábrica, com provisões para ajuste de desgaste após o uso dinâmico.
Folhas de dados do produto
- O material de atrito dinâmico pode interromper cargas de velocidade do motor de até 3.600 rpm.
- As poucas peças móveis resultam em uma operação silenciosa.
- O material de atrito dinâmico sem chumbo e amianto é adequado para altas taxas de ciclo.
- Tensões variadas disponíveis.
- Controle CC simples (ou CA com retificadores disponíveis).
- Baixos requisitos de potência para economia de energia.
- Capacidade de parada bidirecional.
- Bobina encapsulada em epóxi para uma transferência de calor uniforme.
- Resistente à corrosão
- Peças giratórias com baixa inércia.
- Cubo estriado para operação confiável e silenciosa.
- Tamanhos de diâmetro padrão em unidade métrica e em polegadas.

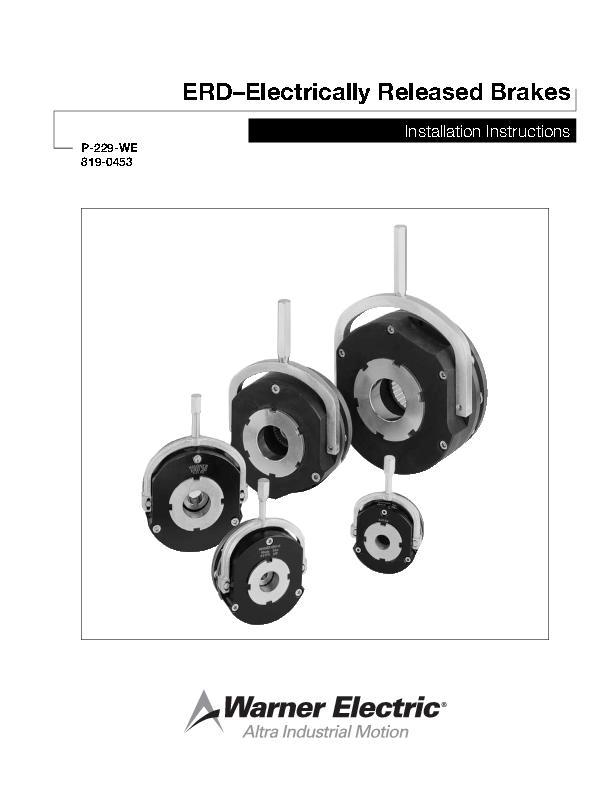

Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.
