Comutador CBCx-001 | Warner Electric

A fonte de alimentação CBCx-001 é um retificador CA que fornece uma tensão de sobreexcitação de tempo programável, bem como um interruptor liga/desliga integrado.

Isso é particularmente adequado a todas as aplicações de desligamento baseadas em nossos já reconhecidos freios de elevador, ERD ou ERS. O recurso de sobreexcitação é comutado automaticamente de uma ponte completa para uma retificação de onda única após determinado tempo programável (de 50 ms até 4 s). Ele pode ser desativado facilmente para converter sua fonte de alimentação em um retificador de onda simples ou dupla.

O controle liga/desliga permite que essa fonte de alimentação seja acionada diretamente por meio de um PLC externo ou placa de controle. Graças à sua entrada PNP integrada, a energia pode ser aplicada ou removida diretamente sem o uso de comutadores ou relés externos.

O recurso de desligamento de CC associado ao design de snubber de última geração permite uma redução drástica do tempo de engate solicitado pela maioria dos aplicativos relacionados à segurança.

Folhas de dados do produto

  • Tensão de entrada: 100 VCA a 500 VCA
  • Saída: 90 VCC a 450 VCC
  • Corrente máxima: 4 A a 500 VCA
  • Sobreexcitação: temporizador programável integrado (de 50 ms a 4 s). Sem necessidade de resistores externos: chaves DIP integradas. Uso selecionável: habilitar/desabilitar.
  • Controle liga/desliga: entrada PNP integrada (8 a 30 VCC). Pode ser desabilitado.
  • Tempo de resposta mais curto do interruptor CC desligado: supressão EMF traseira integrada devido à sua supressão sobredimensionada e o circuito do snubber.
  • Certificações: aprovação CE e UL
Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.

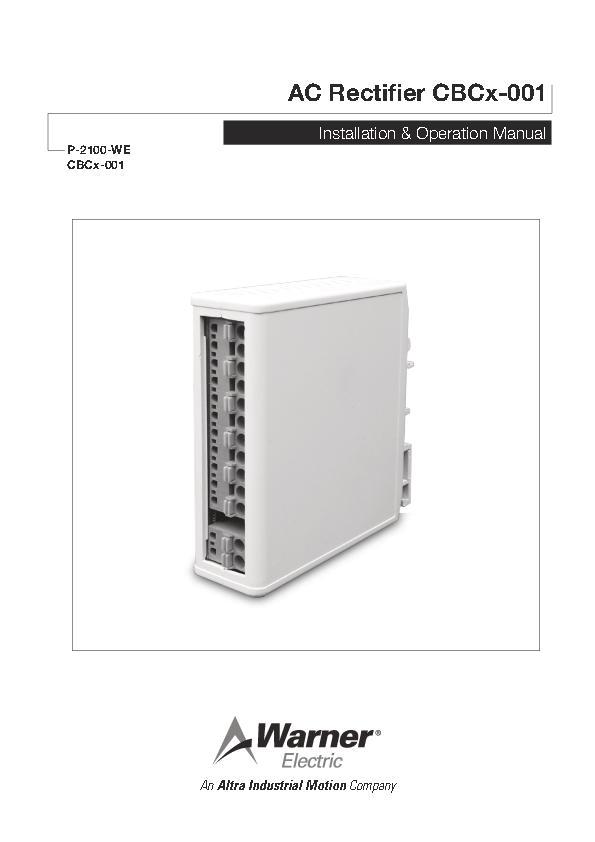

Manual de serviços

  • p-2100-we-a4

Literatura relacionada

  • p-1733-c
  • p-1723-1
