Acoplamento de disco Torsiflex-I | Ameridrives

Os acoplamentos de disco Torsiflex-i são projetados especificamente para bombas de processo e aplicações gerais da indústria. Torsiflex é um acoplamento de disco todo em metal que não exige lubrificação e incorpora um recurso de plug-in para permitir instalação e remoção sem afetar o alinhamento da bomba.

Vantagens

  • O acoplamento padrão é totalmente compatível com os requisitos API 610/ISO 14691
  • O design do espaçador do plug-in permite a instalação e remoção sem interferir nos cubos
  • Parafusos de fixação do cubo da série em polegadas (unidade métrica disponível mediante solicitação)
  • O design robusto do pacote de discos gera uma maior carga de torque em um acoplamento menor, resultando em menor peso
  • Parafusos grandes para carga de alta fixação, aumento da carga de torque de atrito e redução do estresse da flexão de parafusos
  • Furações máximas compatíveis com os eixos do motor NEMA, resultando em economia de peso de até 60% por aplicação
  • O diâmetro e peso menores por HP proporcionam melhor equilíbrio inerente
  • A conformidade com ATEX é padrão — Exll 2GDc135degC(T4)
  • Recurso anti-flail Integrado
  • Padrão de revestimento de fosfato de zinco
  • Cubos grandes disponíveis nos dois primeiros tamanhos
  • Conformidade com API 671/ISO 10441 disponível

Folhas de dados do produto

  • Os acoplamentos Torsiflex-i consistem em 2 cubos e uma unidade de transmissão montada de fábrica.
  • A instalação envolve montar os cubos nas extremidades dos eixos das máquinas, instalar a unidade de transmissão e prender com os parafusos de fixação
  • As VELOCIDADES MÁXIMAS mostradas são para materiais padrão. Se forem necessárias velocidades mais altas, consulte a Ameridrives Couplings
  • São aceitos TORQUE DE PICO de 1,75 e TORQUE MOMENTÂNEO de 2,7 vezes as taxas indicadas
  • Proteção de sobrecarga ANTICENTELHANTE é fornecida como recurso padrão em todos os acoplamentos Torsiflex-i, o que os torna adequados para ambientes com ZONA DE GÁS
  • ACOPLAMENTOS PADRÃO são projetados para aplicações de uso geral e são adequados para a maioria das aplicações de bombas, ventiladores e compressores de processo
  • Entre as versões disponíveis de ACOPLAMENTOS ESPECIAIS estão:
    • Proteção de sobrecarga de torque
    • Limitação para flutuação de eixos
    • Isolamento elétrico
    • Adaptadores parafusados adequados para torques cíclicos altos

Materiais

Os materiais de construção padrão a seguir são usados na linha Torsiflex-i. Materiais alternativos estão disponíveis para aplicações especiais mediante solicitação

  • Cubos: aço-carbono
  • Espaçadores: aço-carbono
  • Adaptadores: aço-carbono
  • Discos: aço inoxidável (301)
  • Parafusos: aço-liga
  • Porcas: aço-liga
  • Colares de sobrecarga: material de alta resistência “anticentelhante”
  • Certificado de aprovação ATEX nº SIRA 03ATEX205

Clique na Imagem abaixo para fazer o download de PDF. Para pedir cópias impressas da literatura Clique aqui.

Catálogo de produtos

  • p-7526-cg-a4

Literatura relacionada

  • p-1905-cg
  • p-1905-cg-a4

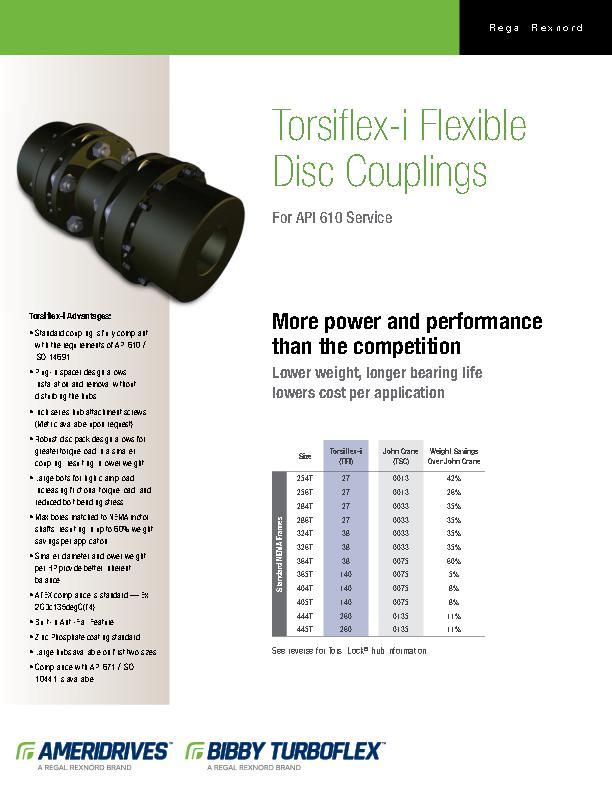

  • p-7058-cg
