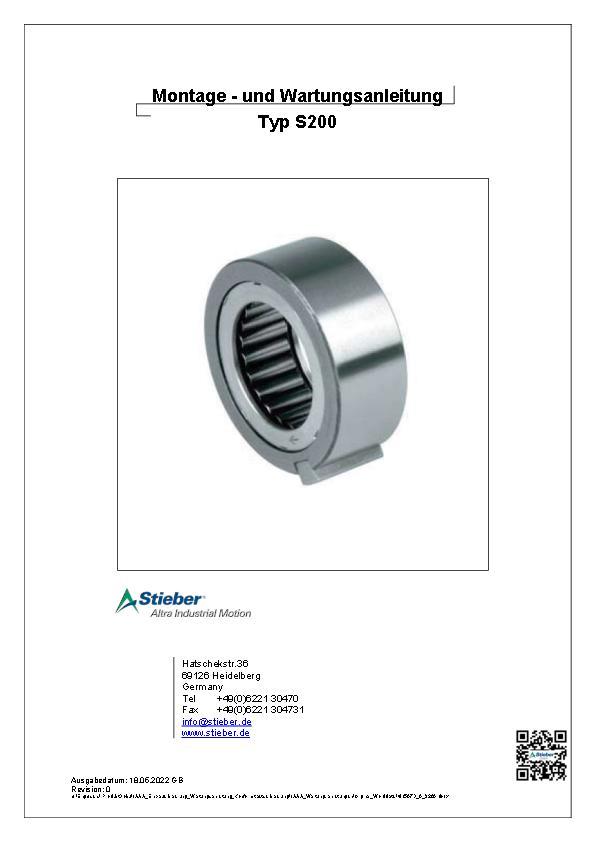

Die Bauart S200 ist ein ungelagerter Klemmkörperfreilauf. Die Klemmkörper laufen direkt auf der vom Anwender angebrachten Welle. Lagerung, Schmierung und Abdichtung müssen bei der Maschinenkonstruktion vorgesehen werden.
Der typische Einbau dieses Freilaufes erfolgt direkt neben einem Lager. Die Aufnahmebohrung für den Außenring soll eine Toleranz H7* aufweisen. Die Drehmomentübertragung erfolgt mittels einer Passfeder.
Die Klemmkörper müssen auf einer einsatzgehärteten Welle laufen. Die Oberflächenhärte des fertigen Teiles beträgt HRC 60 bis 62 bei einer Einsatztiefe von mindestens 0,6 mm. Die erforderliche Kernhärte liegt zwischen HRC 35 und 45.
Die Oberflächenrauhigkeit muss die Qualität Rz 6,3 aufweisen und die Wellenkonizität innerhalb von 0,01 mm auf 50 mm liegen. Die Rundlauffehlertoleranz liegt bei 0,05 mm. Es wird empfohlen Ölschmierung einzusetzen.
Der S200-Freilauf ist für alle in der Antriebstechnik üblichen Schmiermittel geeignet, inklusive Getriebeöl mit EP-Zusätzen. Wenn nötig, ist auch Fettschmierung möglich.
*Diese Daten beziehen sich auf die Angaben in unten angefügtem Produktdatenblatt (Seite 2).
