Stromag Acoplamento de Eixo modificado Periflex® CR para Sistema de Dragagem

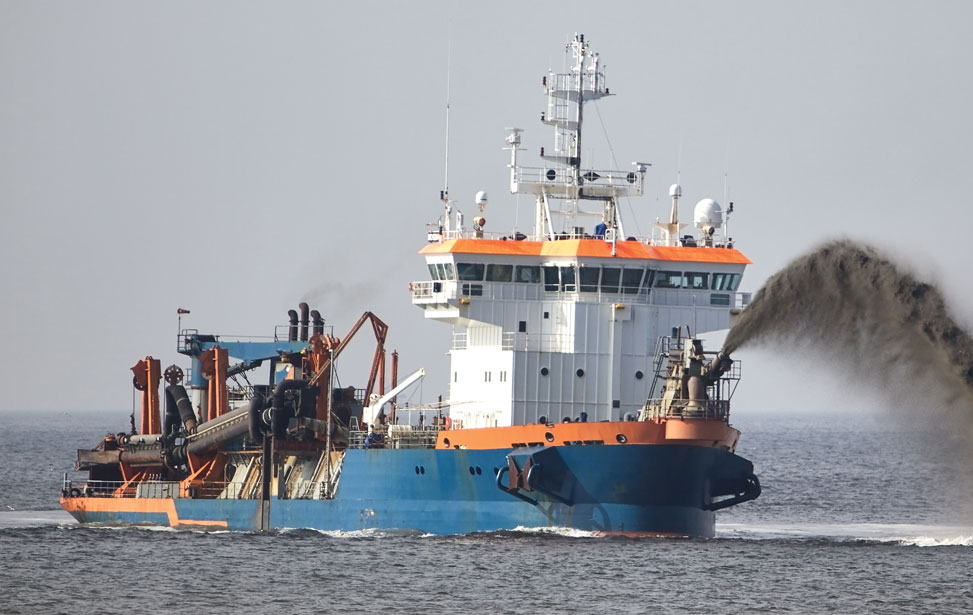

Um grande fabricante de sistemas de dragagem precisava de uma solução de acoplamento confiável com pouca utilização de espaço para uso em uma nova plataforma de embarcação de dragagem. O sistema apresenta um motor a diesel de 1200 HP que movimenta uma caixa de engrenagens complexa de oito placas feita sob medida com saída principal para uma embreagem de duas velocidades que impulsiona a bomba principal do sistema, além de placas de bomba hidráulica para operar um guindaste e sistemas auxiliares.

Após uma minuciosa análise de aplicação, a equipe de engenharia da Stromag projetou um acoplamento de eixo híbrido Periflex CR (PCR) para cumprir os desafiadores requisitos da aplicação de plataforma de dragagem. O acoplamento PCR modificado utilizou um elemento de borracha de um acoplamento PCS Stromag de modelo semelhante e um cubo adaptador aparafusado com um orifício com ranhuras. Um extenso trabalho de análise de vibração de torção (TVA) foi realizado nesse complexo sistema multifluxo com 9 componentes controlados, pois o acoplamento foi dimensionado para que se adequasse às rígidas restrições de espaço da carcaça da caixa de engrenagens do cliente. O anel flexível do acoplamento absorve com eficácia os impactos de torção.

Destaques

  • Design exclusivo de acoplamento de eixo híbrido
  • Elemento anelar altamente flexível absorve impactos de torção
  • Faixa de torque: 480 a 14.800 Nm (354 a 10.915 pés.lbs.)
  • Leve e de fácil instalação
  • A análise extensa de vibração de torção (TVA) foi concluída
